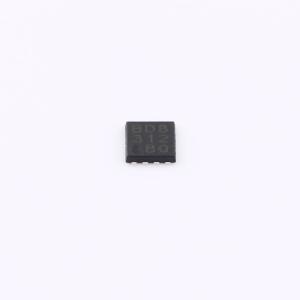

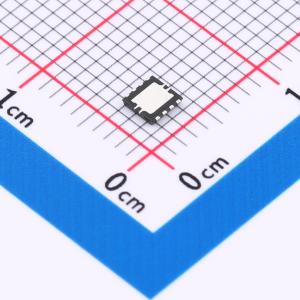

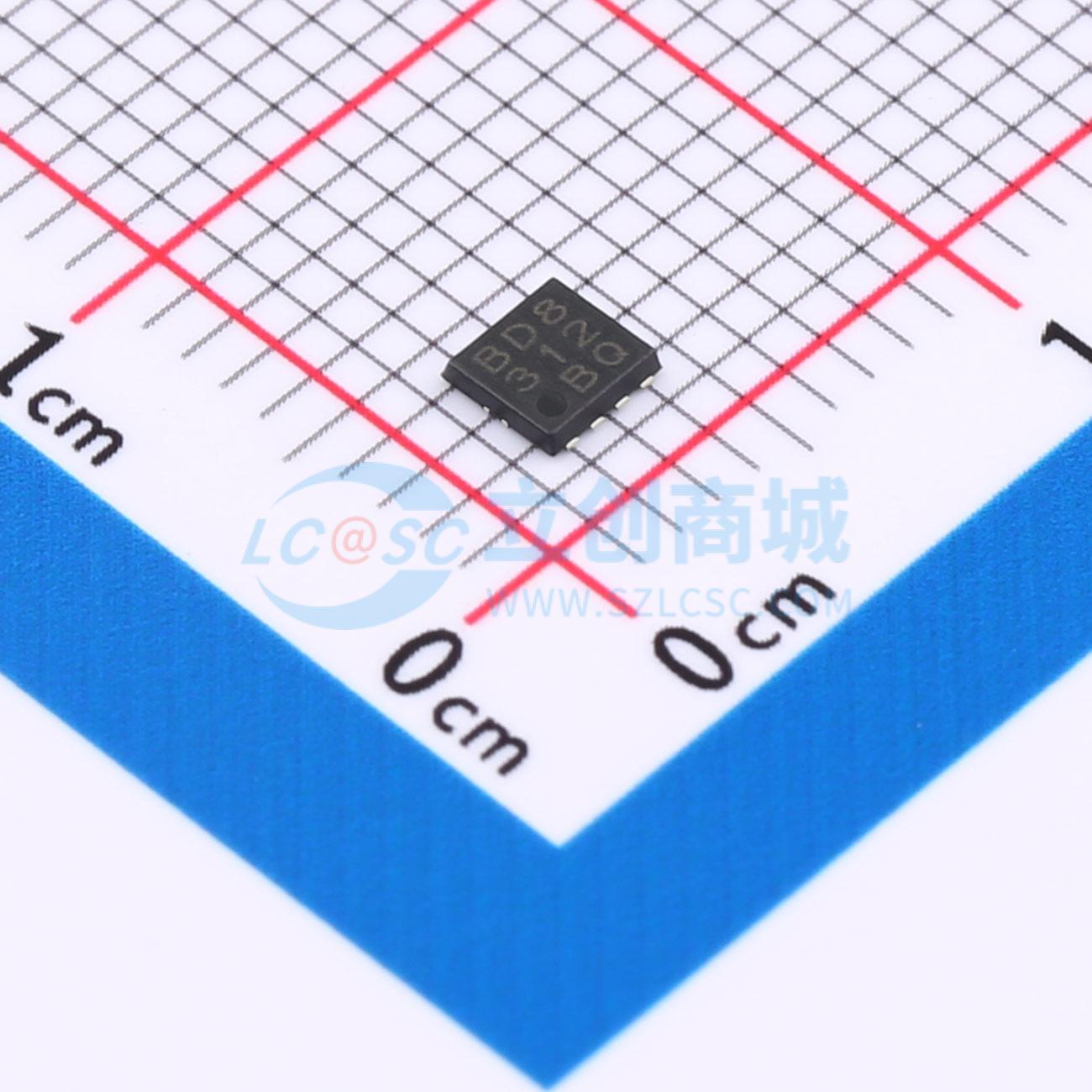

BD8312HFN-TR
3.5V至14V输入，0.8A输出的同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD8312HFN是一款3.5V至14V输入,0.8A输出的同步降压转换器,内置1.0A/15V Pch/Nch同步整流开关,具有软启动功能和短路保护功能。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD8312HFN-TR
- 商品编号
- C509830
- 商品封装
- HSON-8(2.8x2.9)
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.5V~14V | |
| 输出电压 | 1.2V~12V | |
| 输出电流 | 800mA | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -25℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
BD8312HFN 可从由 4 节电池（可以是 2 节锂电池、3 节锂电池）组成的电源，或 5V/12V 固定电源线中产生 1.2V、1.8V、3.3V 或 5V 的降压输出电压。内置同步整流开关能够承受高达 15V 的电压。该 IC 拥有灵活的相位补偿系统，开关频率为 1.5MHz，允许使用更小的外部输出电感和电容，使紧凑型电源的构建变得非常容易。
商品特性
- 内置 1.0A/15V P 沟道/N 沟道同步整流开关
- 误差放大器输入和输出之间的片上相位补偿装置
- 内置软启动功能
- 内置用于短路保护功能的定时器锁存系统
应用领域
- 适用于由 4 节干电池、2 节锂电池或 3 节锂电池供电的便携式设备，如数码相机/数码摄像机，或使用 5V/12V 线路的通用消费设备
