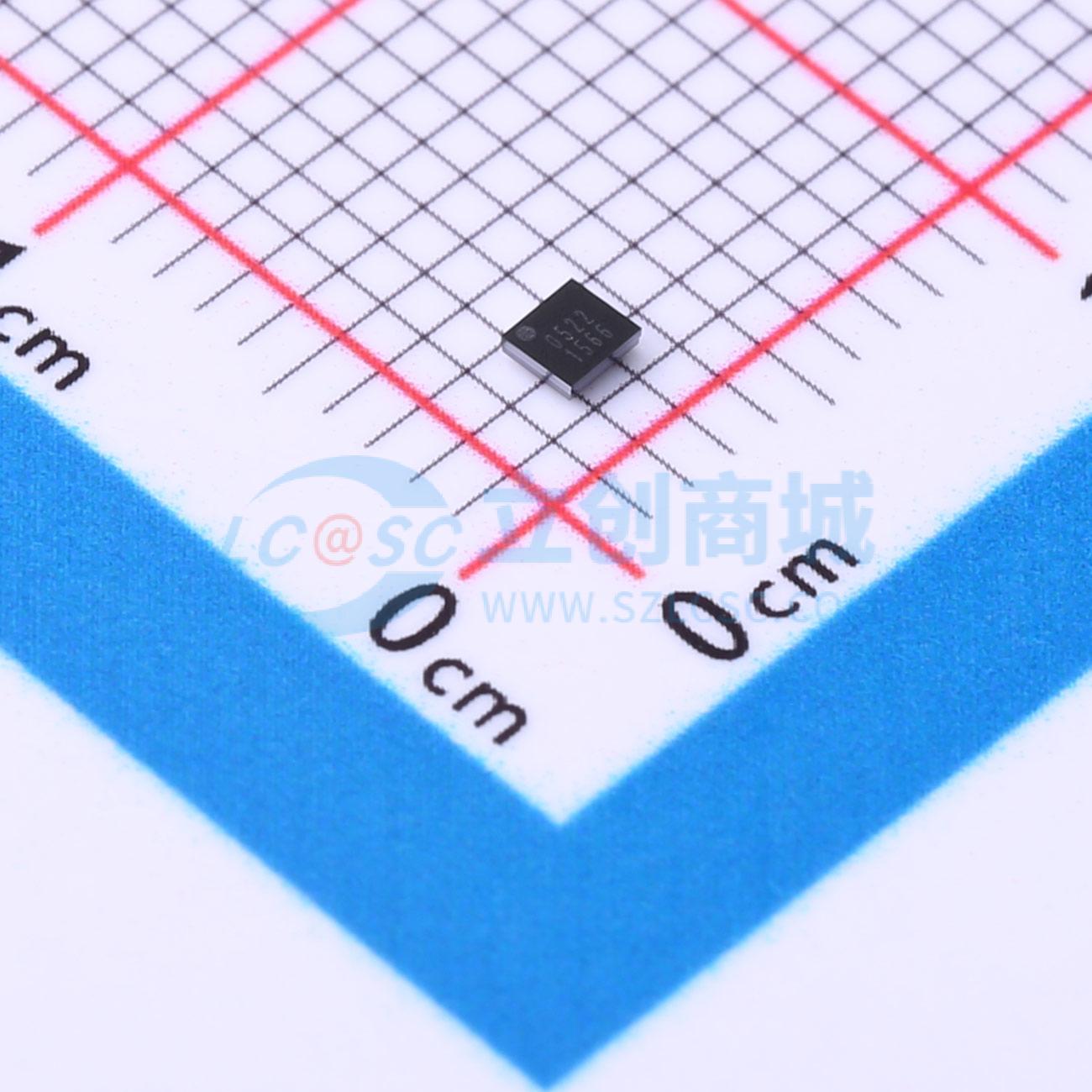

温馨提醒：图片仅供参考，商品以实物为准
BD70522GUL-E2
超低功耗降压转换器
SMT扩展库PCB免费打样
- 描述
- BD70522GUL是一款超低功耗降压转换器,支持高达500mA的输出电流,具有180nA的典型静态电流。该器件采用恒定导通时间（COT）控制模式,适用于低功耗应用,如烟雾探测器、恒温器、便携设备和可穿戴设备。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD70522GUL-E2
- 商品编号
- C509828
- 商品封装
- UFBGA-9
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | 1.2V~3.3V | |
| 输出电流 | 500mA | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 180nA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
BD70522GUL是一款降压转换器，静态电流为180nA，支持高达500mA的输出电流。采用超低功耗（ULP）模式的恒定导通时间（COT）控制，可提供出色的瞬态响应，并通过在低于10μA负载范围内实现出色的轻载效率来延长电池寿命。输出电压可通过VSEL引脚从9种预设电压中选择。当输入电压接近输出电压时，IC进入100%导通模式，此时开关操作停止。
商品特性
- 纳米能源技术（Nano EnergyTM）
- 180nA（典型值）静态电流
- 输出电流为10μA时，效率高达90%
- 输出电流高达500mA
- 9种可选输出电压（1.2V、1.5V、1.8V、2.0V、2.5V、2.8V、3.0V、3.2V、3.3V）
- 电源正常输出
- 低输入电压时的100%导通模式
- 输出电压（VOUT）放电功能
应用领域
- 烟雾探测器
- 恒温器
- 便携式设备
- 可穿戴设备
- 无备用开关的低静态电流应用
- 能量收集
