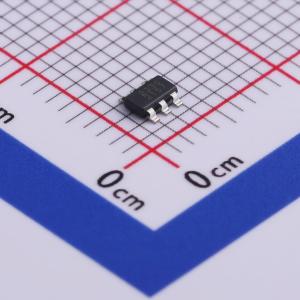

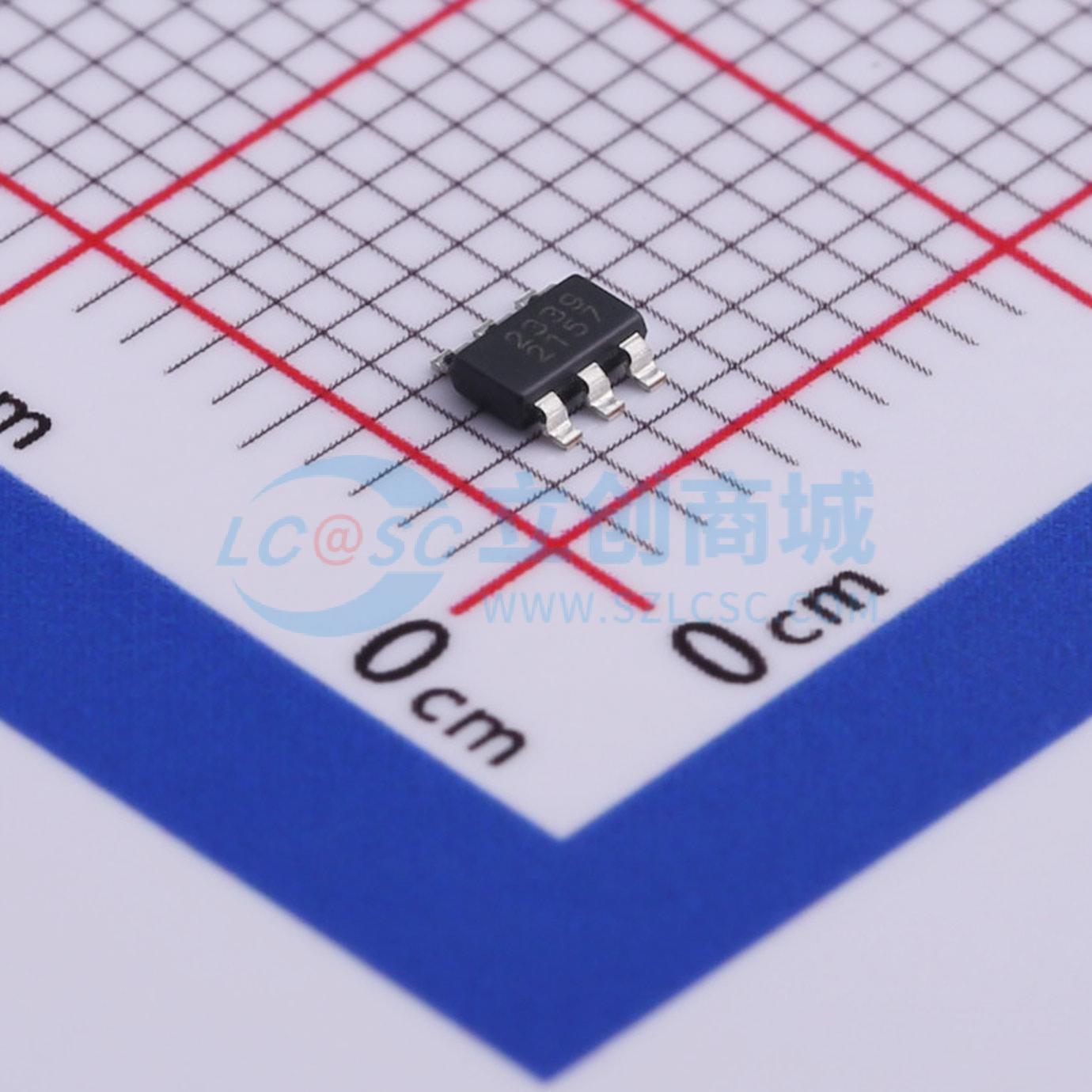

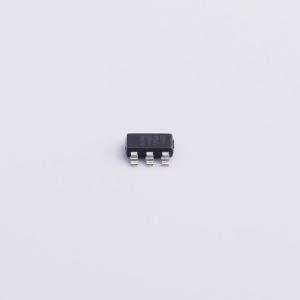

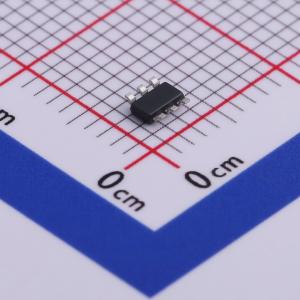

SCT2339TVBR
3.8V-32V输入，3A输出的同步降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SCT2339是一款3.8V至32V输入电压范围的3A同步降压DC-DC转换器,具有EMI降低功能,400kHz开关频率,内置80mΩ高侧MOSFET和42mΩ低侧MOSFET,支持脉冲跳过模式（PSM）,具备过压保护、峰值电流限制和热关断保护功能。
- 品牌名称
- SCT(芯洲科技)
- 商品型号
- SCT2339TVBR
- 商品编号
- C509070
- 商品封装
- TSOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 |
商品概述
SCT2339是一款3A同步降压转换器，输入电压范围宽至32V，它完全集成了一个80mΩ的高端MOSFET和一个42mΩ的低端MOSFET，可提供高效的降压式DC-DC转换。SCT2339采用带有集成补偿网络的峰值电流模式控制，通过减少片外元件数量，使其易于使用。SCT2339支持脉冲跳跃调制（PSM），典型静态电流低至20μA。 SCT2339具备输出过压保护、逐周期峰值电流限制和热关断保护功能。该器件采用薄型TSOT23 - 6封装。
商品特性
- 无开关节点振铃，降低EMI
- 轻载条件下，400kHz开关频率脉冲跳跃模式（PSM），静态电流20μA
- 3.8V - 32V宽输入电压范围
- 高达3A连续输出负载电流
- 0.8V ±1%反馈参考电压
- 完全集成80mΩ导通电阻高端MOSFET和42mΩ导通电阻低端MOSFET
- 1μA关断电流
- 80ns最小导通时间
- 精确使能阈值，可实现可编程欠压锁定（UVLO）阈值和迟滞
- 低压差（LDO）模式工作
- 4ms内置软启动时间
- 输出过压保护
- 160℃热关断保护
- 采用TSOT23 - 6L封装
应用领域
- 白色家电、家用电器
- 监控设备
- 音频设备、WiFi音箱
- 打印机、充电站
- 数字电视、机顶盒、显示器/LCD显示屏
