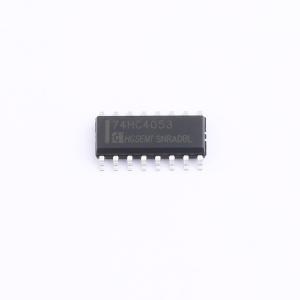

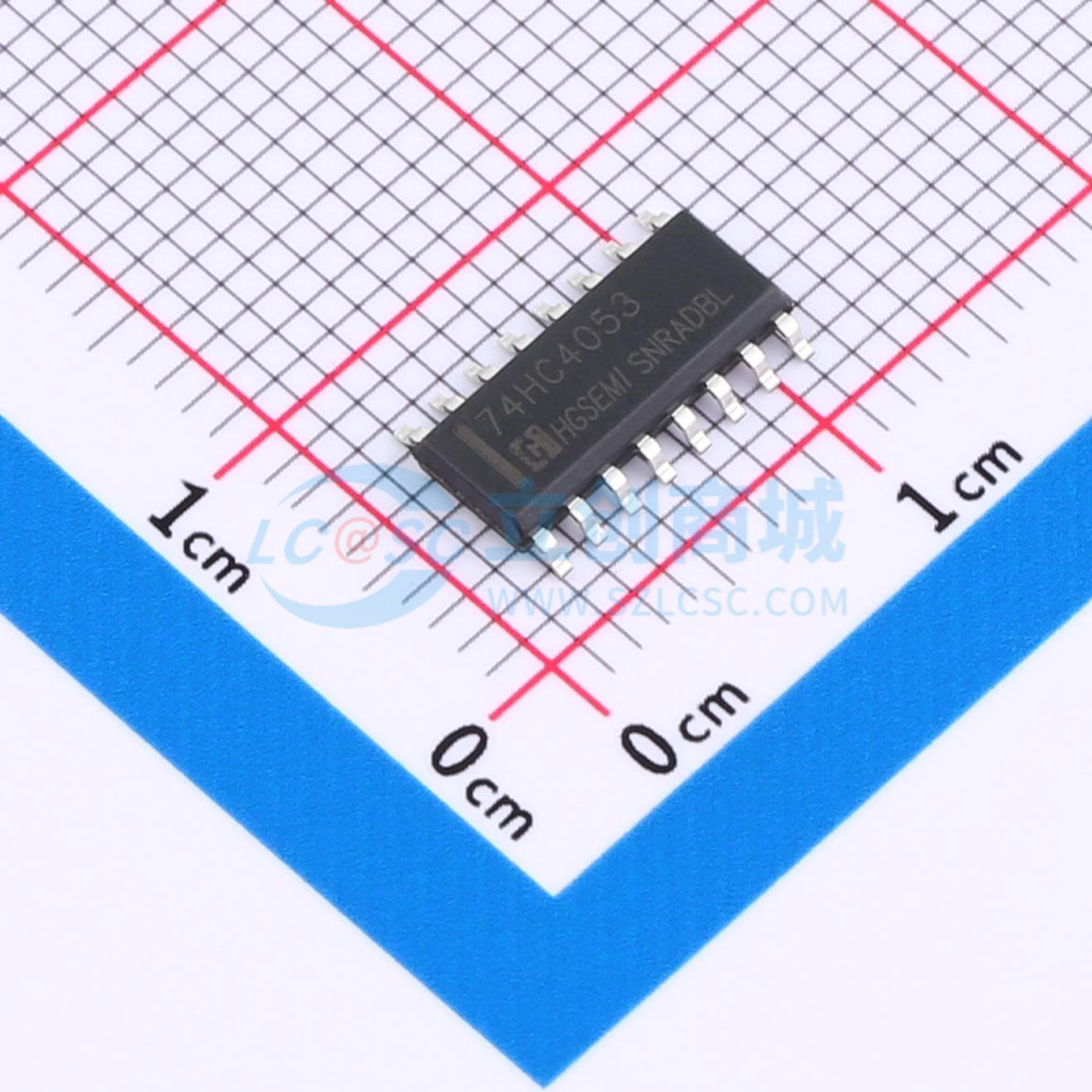

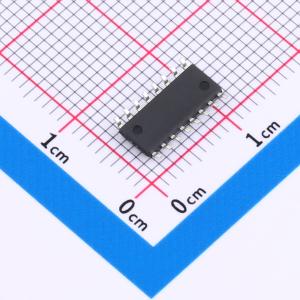

温馨提醒：图片仅供参考，商品以实物为准
74HC4053M/TR
高速 CMOS 三路 2 通道模拟多路复用器和多路信号分离器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74HC4053、74HCT4053是高速硅栅CMOS器件，引脚与HEF4053B兼容。其规格符合JEDEC标准7A。74HC4053、74HCT4053是带有公共使能输入（E）的三路2通道模拟多路复用器/解复用器
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- 74HC4053M/TR
- 商品编号
- C507178
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.319克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 双电源 | |
| 工作电压 | 2V~5.5V | |
| 输入数/输出数 | 3/6 | |
| 灌电流(IOL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | - | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 5ns@4.5V,50pF | |
| 静态电流(Iq) | 16uA | |
| 功能特性 | 输出使能高阻；三态输出 |
商品概述
74HC4053是一款带有公共使能输入控制位的3路二选一模拟开关集成电路。每个多路选择器包含两个独立的输入/输出端（Y0至Y1）、一个公共输入/输出端（Z）以及一个选择输入（Sn）。每个通道集成了两个双向模拟开关，开关的一端连接至独立输入/输出端（Y0至Y1），另一端连接至公共输入/输出端（Z）。当E（上划线）为低电平时，根据Sn的选择，两个开关中的一个将导通（低阻状态）。当E为高电平时，所有开关均处于高阻关断状态，与SA至Sc无关。VDD和Vss是数字控制输入（SA、Sc和E（上划线））的电源电压。（VDD - Vss）的电压范围为3~9V。模拟输入/输出（Y0~Y1和Z）的电压可在最高VDD至最低VEE之间变化。（VDD - VEE）的差值不得超过9V。当用作数字多路选择器时，VEE和VSS通常连接在一起（通常接地）。该器件主要应用于模拟多路选择、数字多路选择及信号选通。提供多种封装形式：DIP-16、SOP-16、TSSOP-16、QSOP-16、QFN-16（3×3mm）。
应用领域
- 模拟多路选择开关
- 数字多路选择开关
- 信号选通
