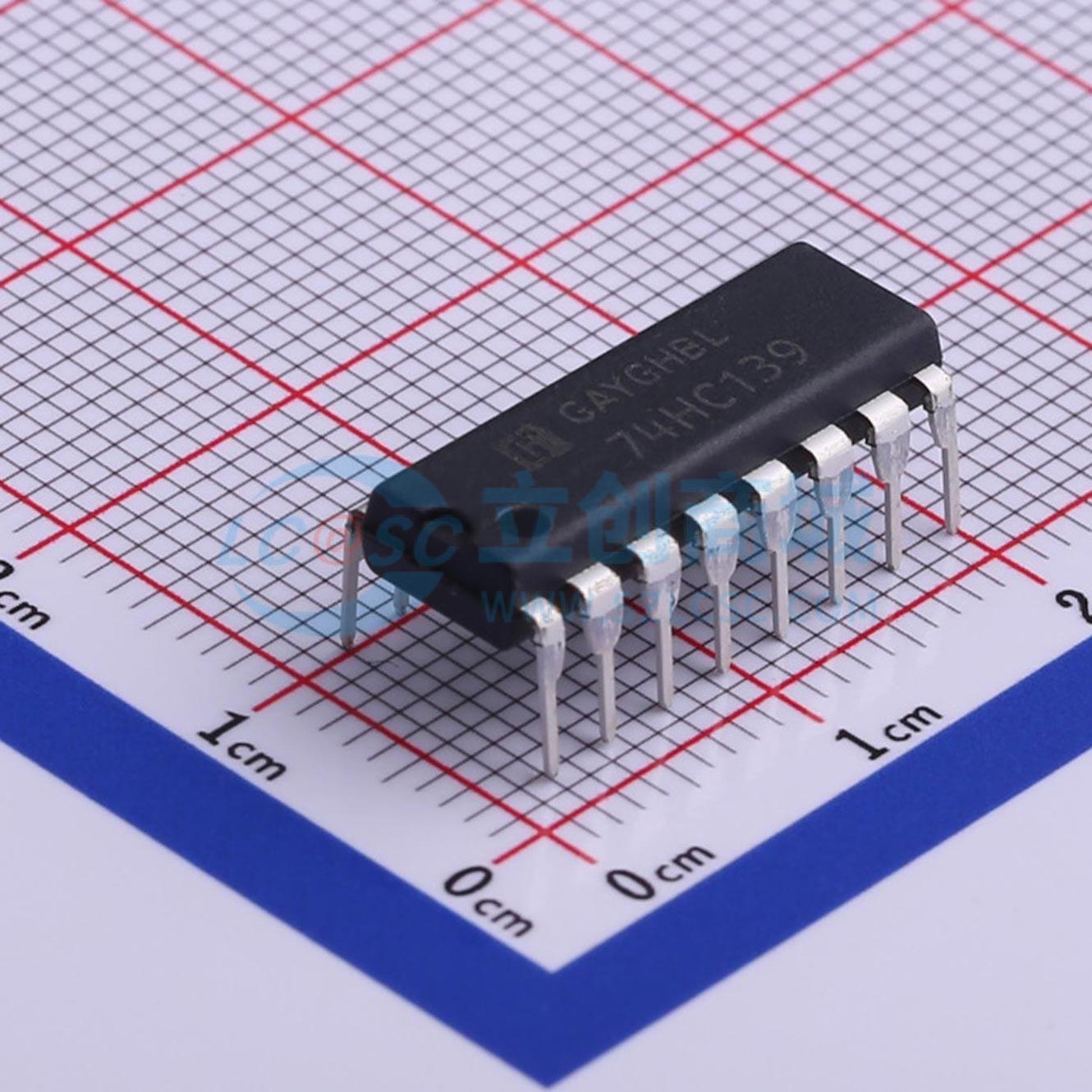

温馨提醒：图片仅供参考，商品以实物为准
74HC139N
双路 2 线路至 4 线路解码器/多路解复用器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74HC139A的引脚排列与LS139相同。该器件的输入与标准CMOS输出兼容；通过上拉电阻，也可与LSTTL输出兼容。此器件包含两个独立的1线-4线解码器，每个解码器可将两位地址解码为四个低电平有效输出中的一个
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- 74HC139N
- 商品编号
- C507187
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.62克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | 解码器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 2V~6V | |
| 输入数/输出数 | 4/8 | |
| 灌电流(IOL) | 5.2mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 5.2mA | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 30ns@6.0V,50pF | |
| 静态电流(Iq) | 160uA | |
| 功能特性 | 电平转换 |
商品概述
74HC139 的引脚排列与 LS139 相同。器件输入与标准 CMOS 输出兼容；配合上拉电阻，可与 LSTTL 输出兼容。该器件包含两个独立的 1-4 解码器，每个解码器将两位地址解码为四个低电平有效输出之一。提供低电平有效的选通输入，以方便实现解复用和级联功能。解复用功能通过使用地址输入选择所需的器件输出，并将选通输入用作数据输入来实现。
商品特性
- 输出驱动能力：可驱动 10 个 LSTTL 负载
- 输出可直接与 CMOS、NMOS 和 TTL 接口
- 工作电压范围：2.0 至 5.0V
- 具备 CMOS 器件的高噪声抗扰特性
- 符合 JEDEC 标准 No. 7A 定义的要求
- 芯片复杂度：100 个 FET 或 25 个等效门
