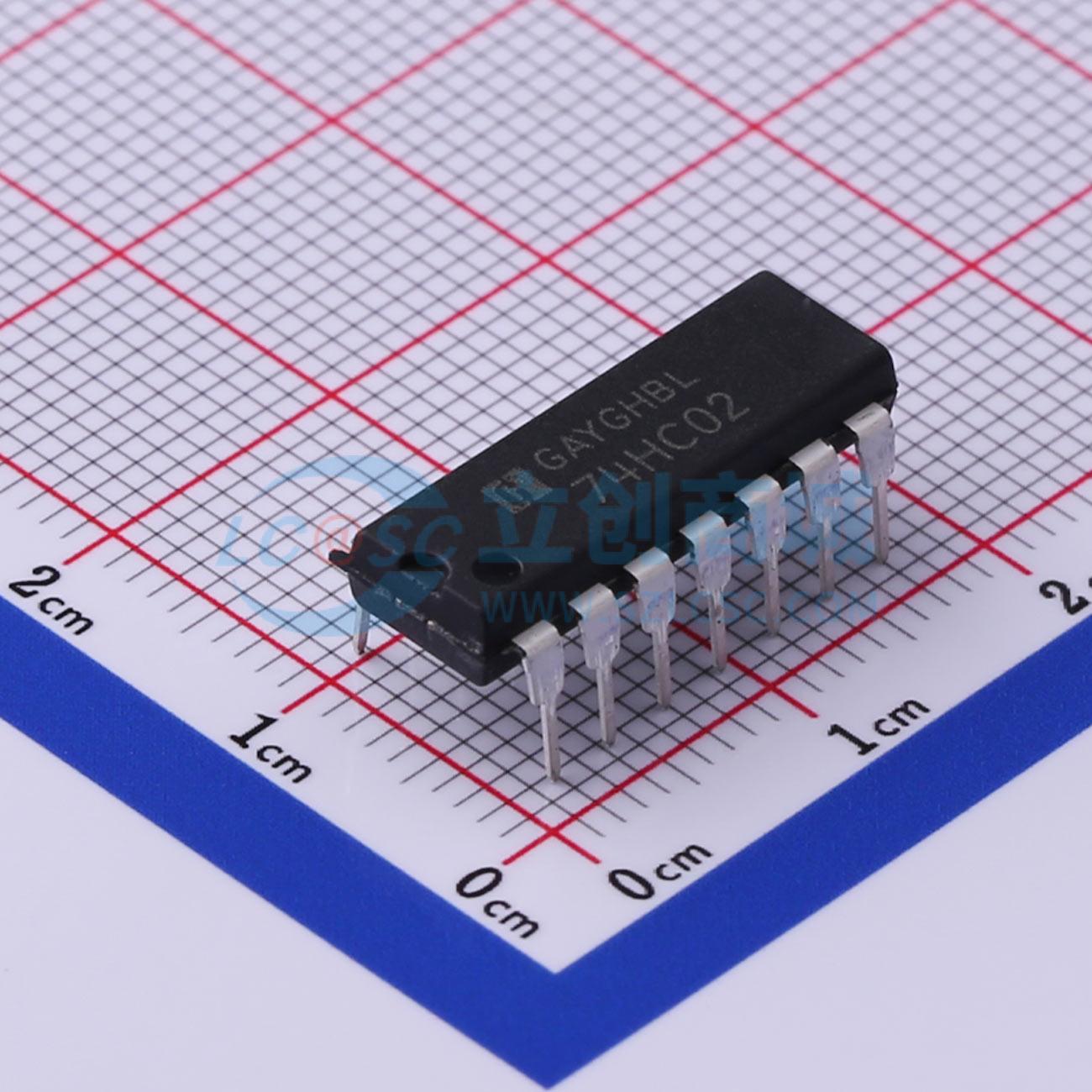

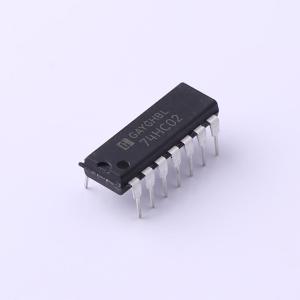

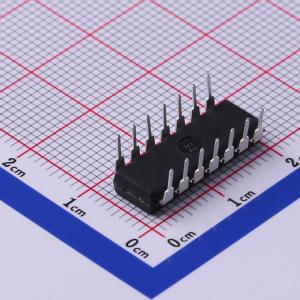

温馨提醒：图片仅供参考，商品以实物为准
74HC02N
四路 2 输入 或非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：输出驱动能力：10个低功耗肖特基TTL负载。 输出可直接与CMOS、NMOS和TTL接口。 工作电压范围：2.0至6.0V。 低输入电流：1.0A。 具有CMOS器件的高抗噪特性。 符合JEDEC标准7A的要求。 ESD性能：人体模型2000V；机器模型200V。 芯片复杂度：40个场效应晶体管或10个等效门。 这些是无铅器件
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- 74HC02N
- 商品编号
- C507193
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.599克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 40uA | |
| 灌电流(IOL) | 25mA | |
| 拉电流(IOH) | 25mA | |
| 输入高电平(VIH) | 2.1V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 900mV~1.8V | |
| 输出高电平(VOH) | 4.4V~5.9V | |
| 输出低电平(VOL) | 100mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 13ns@4.5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 |
