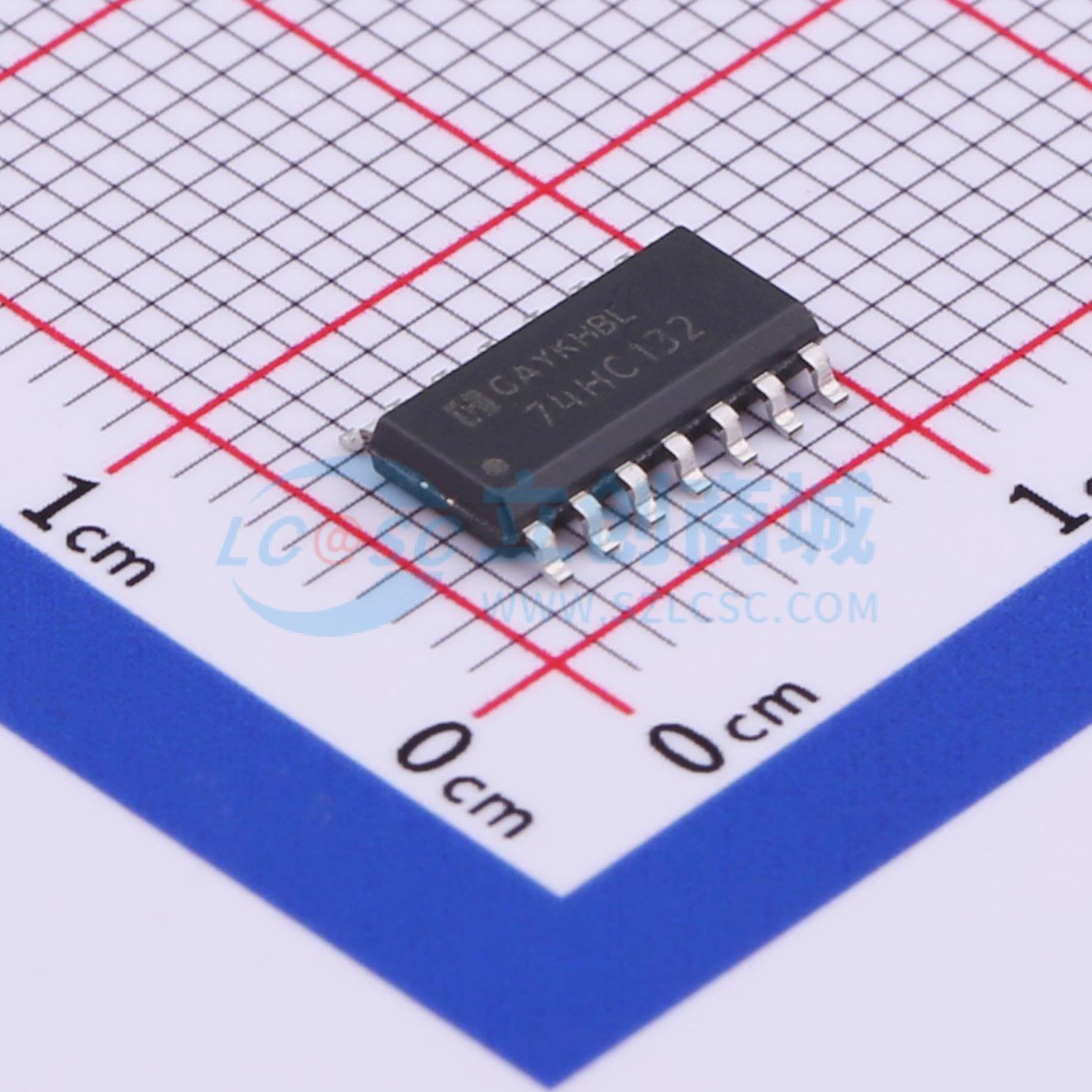

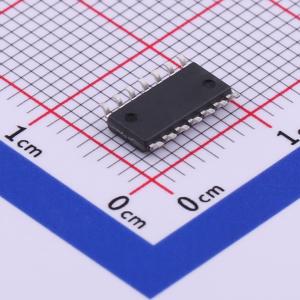

74HC132M/TR

具有施密特触发器输入的四路正与非门

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 74HC132的引脚排列与LS132相同。该器件的输入与标准CMOS输出兼容；通过上拉电阻，它们与LSTTL输出兼容
品牌名称: HGSEMI(华冠)
商品型号: 74HC132M/TR
商品编号: C507200
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.308克(g)

商品参数

商品概述

74HC132 在引脚排列上与 LS132 相同。该器件的输入与标准 CMOS 输出兼容；配合上拉电阻，可与 LSTTL 输出兼容。HC132 可用于增强噪声免疫力或对缓慢变化的波形进行整形。当 VIN ~ 0.5VCC 时，ICC 远大于静态电流。未使用的输入端不得悬空。所有输入端必须连接到高逻辑电平或低逻辑输入电压电平。

商品特性

输出驱动能力：10 个 LSTTL 负载
输出可直接与 CMOS、NMOS 和 TTL 接口
工作电压范围：2.0 至 6.0V
低输入电流：1.0 μA
具备 CMOS 器件特有的高噪声免疫力
符合 JEDEC 标准 No. 7A 定义的要求
芯片复杂度：72 个 FET 或 18 个等效门
此为无铅器件
提供 DIP-14、SOP-14、TSSOP-14 封装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	逻辑门
	逻辑类型	与非门
	通道数	4
	工作电压	2V~6V
	静态电流(Iq)	40uA
	灌电流(IOL)	-
	拉电流(IOH)	-
	输入高电平(VIH)	-

	属性	参数值
	输入低电平(VIL)	-
	输出高电平(VOH)	5.48V；3.98V
	输出低电平(VOL)	260mV
	系列	74HC系列
	传播延迟(tpd)	31ns@4.5V,50pF
	工作温度	-40℃~+85℃
	输入通道数	2
	功能特性	-
