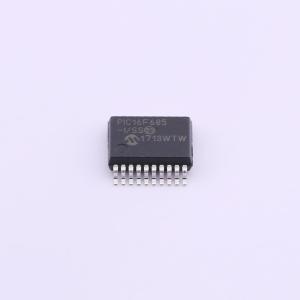

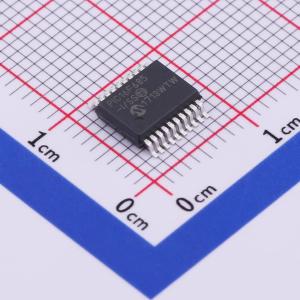

Name: MICROCHIP(美国微芯) PIC16F685T-I/SS
Brand: MICROCHIP(美国微芯)
SKU: C507093
Price: 18.08 CNY
Availability: InStock

高性能RISC CPU，仅需学习35条指令，除分支指令外均为单周期指令
工作速度：直流 - 20 MHz振荡器/时钟输入，直流 - 200 ns指令周期
中断能力，8级深度硬件堆栈，支持直接、间接和相对寻址模式
精密内部振荡器，工厂校准精度为 ±1%，软件可选8 MHz至32 kHz频率范围，软件可调，具有双速启动模式，关键应用时可进行晶体故障检测，运行中可切换时钟模式以节省功耗
节能睡眠模式
宽工作电压范围（2.0V - 5.5V）
工业和扩展温度范围
上电复位（POR）
上电定时器（PWRT）和振荡器启动定时器（OST）
带软件控制选项的欠压复位（BOR）
带片上振荡器的增强型低电流看门狗定时器（WDT）（软件可选标称268秒，带全预分频器），软件可使能
复用主清除/输入引脚
可编程代码保护
高耐久性闪存/EEPROM单元，闪存写入耐久性100,000次，EEPROM写入耐久性1,000,000次，闪存/数据EEPROM保留时间 >40年
增强型USART模块，支持RS - 485、RS - 232和LIN 2.0，自动波特率检测，起始位自动唤醒
待机电流：2.0V时典型值为50 nA
工作电流：32 kHz、2.0V时典型值为11 μA，4 MHz、2.0V时典型值为220 μA
看门狗定时器电流：2.0V时典型值 <1 μA
17个I/O引脚和1个仅输入引脚，高电流源/吸收能力可直接驱动LED，具有变化中断引脚，可单独编程弱上拉，超低功耗唤醒（UL - PWU）
模拟比较器模块，包含两个模拟比较器，可编程片上电压参考（CVREF）模块（VDD的百分比），比较器输入和输出可外部访问，SR锁存模式，定时器1门同步锁存，固定0.6V参考电压
A/D转换器，10位分辨率和12个通道
Timer0：8位定时器/计数器，带8位可编程预分频器
增强型Timer1：16位定时器/计数器，带预分频器，外部Timer1门（计数使能），若选择INTO/SC模式，可在低功耗模式下使用OSC1和OSC2作为Timer1振荡器
Timer2：8位定时器/计数器，带8位周期寄存器、预分频器和后分频器
增强型捕获、比较、PWM+模块，16位捕获，最大分辨率12.5 ns，比较最大分辨率200 ns，10位PWM，1、2或4个输出通道，可编程“死区时间”，最大频率20 kHz，PWM输出转向控制
同步串行端口（SSP），SPI模式（主从模式），I²C（主/从模式），I²C地址掩码
通过两个引脚进行在线串行编程（ICSP）

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	PIC
	CPU最大主频	20MHz
	CPU位数	8 Bit
	程序存储容量	7KB
	程序存储器类型	FLASH
	RAM容量	256Byte

	属性	参数值
	EEPROM容量	256Byte
	I/O数量	18
	ADC(位数)	10bit
	振荡器类型	内置
	工作电压	2V~5.5V
	工作温度	-40℃~+85℃
	功能特性	欠压检测(BOR/LVD/LVR/LVI)；上电复位(POR)；看门狗复位；内置通用定时器
