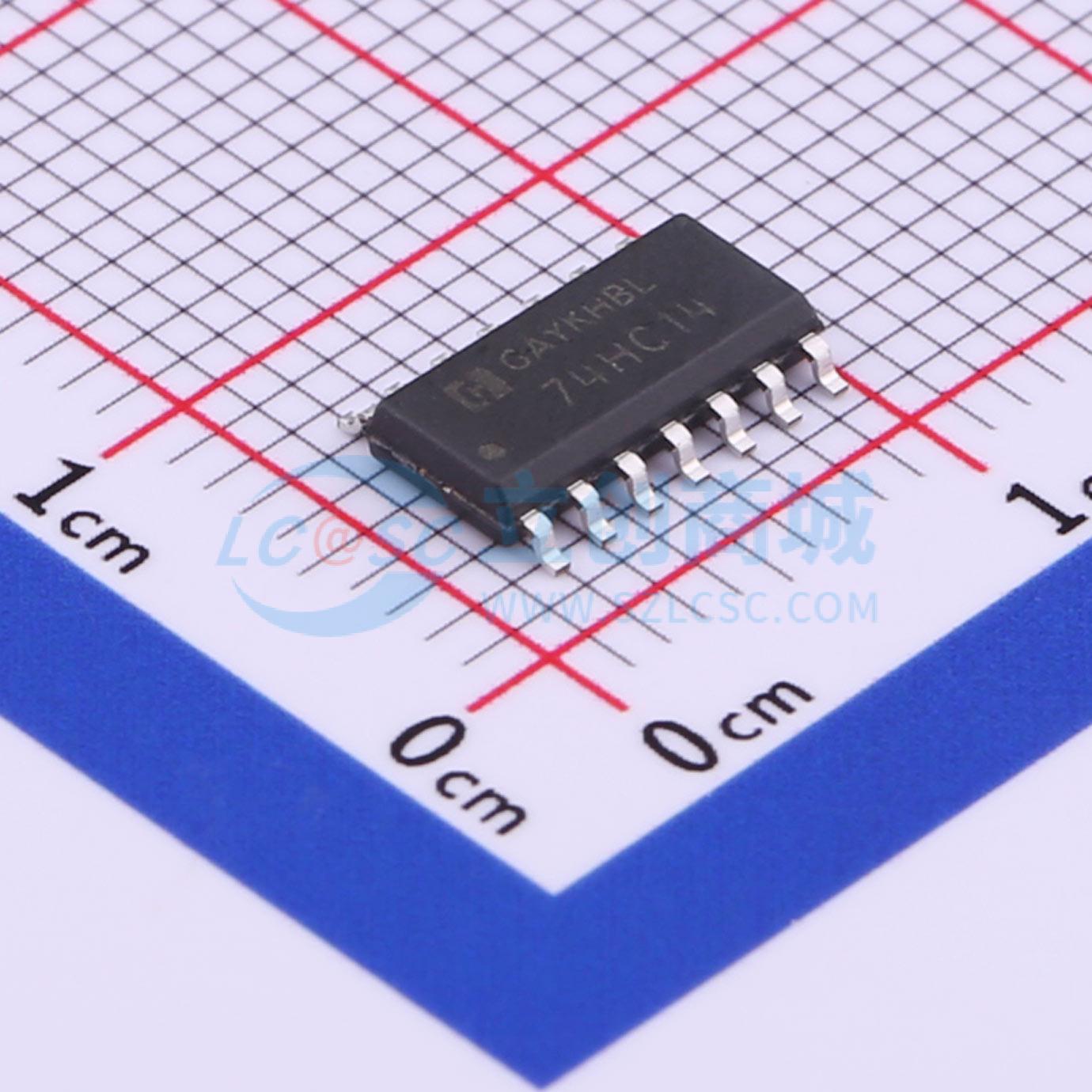

74HC14M/TR

六路施密特触发反向器停产

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 74HC14的引脚排列与LS14、LS04和HC04相同。该器件的输入与标准CMOS输出兼容；通过上拉电阻，它们与LSTTL输出兼容。HC14可用于对缓慢的输入上升和下降时间进行“整形”
品牌名称: HGSEMI(华冠)
商品型号: 74HC14M/TR
商品编号: C507199
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.308克(g)

商品参数

	属性	参数值
	输入高电平(VIH)	-
	输入低电平(VIL)	-
	输出高电平(VOH)	4.4V；5.9V；1.9V
	低电平范围(VOL)	100mV
	传播延迟(tpd)	19ns@6V,50pF
	系列	74HC
	工作温度	-40℃~+85℃
	功能特性	噪声抑制功能

商品概述

74HC14是一款高速硅栅CMOS电路，其引脚与低功耗肖特基TTL系列兼容。该电路符合JEDEC标准no.7A。它提供六路施密特触发反相器，能够将缓慢变化的输入信号转换为急剧变化的输出信号。该产品提供ESD保护，人体模型超过2000V，机器模型超过200V。其工作温度范围为-40 ~ 85℃。封装形式包括DIP-14、SOP-14和TSSOP-14。

商品特性

提供六路施密特触发反相器
将缓慢变化的输入信号转换为急剧变化的输出信号
ESD保护：人体模型超过2000V，机器模型超过200V
工作温度范围：-40 ~ 85℃
封装形式：DIP-14、SOP-14、TSSOP-14

应用领域

产生变化的脉冲
非稳态多谐振荡器
单稳态多谐振荡器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	反相器
	输入类型	施密特触发器
	工作电压	2V~6V
	静态电流(Iq)	40uA
	通道数	6
	输入数	-
	灌电流(IOL)	4mA
	拉电流(IOH)	4mA
