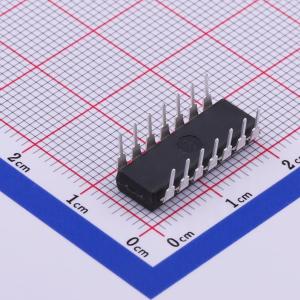

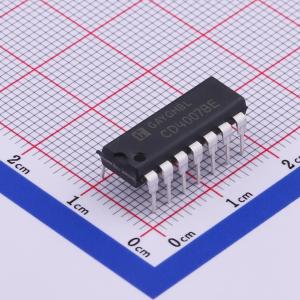

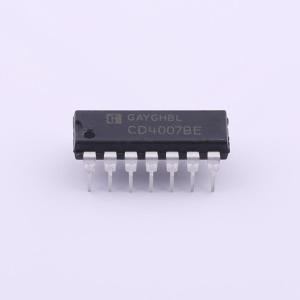

温馨提醒：图片仅供参考，商品以实物为准
CD4007BE
停产 CMOS 双路互补对以及逆变器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- CD4007B由三对互补的N沟道和P沟道增强型MOS晶体管组成，适用于串联/并联应用。所有输入均通过连接至VDD和VSS的二极管钳位电路来防止静电放电。为确保正常工作，所有引脚的电压必须始终限制在VSS - 0.3V至VDD + 0.3V之间
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- CD4007BE
- 商品编号
- C507173
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.607克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 500uA | |
| 通道数 | 3 | |
| 输入数 | - | |
| 灌电流(IOL) | 1mA | |
| 拉电流(IOH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 4.95V | |
| 低电平范围(VOL) | 50mV | |
| 传播延迟(tpd) | 35ns@5.0V,15pF | |
| 系列 | 4000B系列 | |
| 工作温度 | -40℃~+85℃ |
