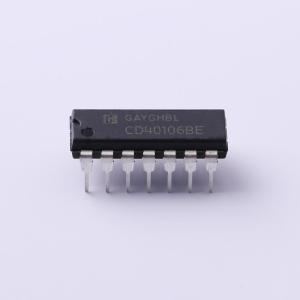

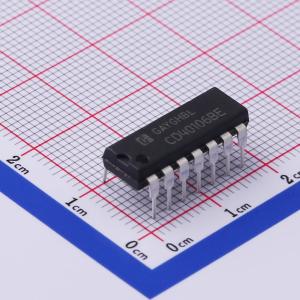

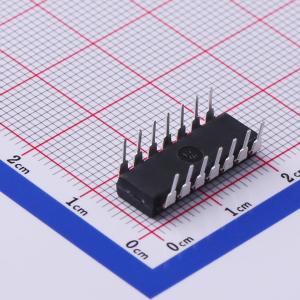

温馨提醒：图片仅供参考，商品以实物为准
CD40106BE
CMOS 六路施密特触发器 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD40106B提供六个反相缓冲器。每个输入都具有施密特触发器电路，反向缓冲器针对正向信号和负向信号在不同点进行切换。正电压 V_P 与负电压 V_N 之差被定义位输入迟滞电压 V_H。推荐的工作电压范围是3V至15V，以VSS为参考。未使用的输入引脚必须连接到VDD、VSS或另一个输入。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- CD40106BE
- 商品编号
- C507171
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.597克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 工作电压 | 3V~15V | |
| 元件数 | 6 | |
| 每个元件位数 | 1 | |
| 传播延迟(tpd) | 90ns@5V,50pF | |
| 系列 | 4000B系列 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 500uA | |
| 拉电流(IOH) | 500uA | |
| 静态电流(Iq) | 250nA | |
| 输入电容 | 7.5pF | |
| 工作温度 | -40℃~+85℃ |
