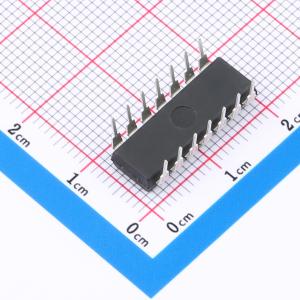

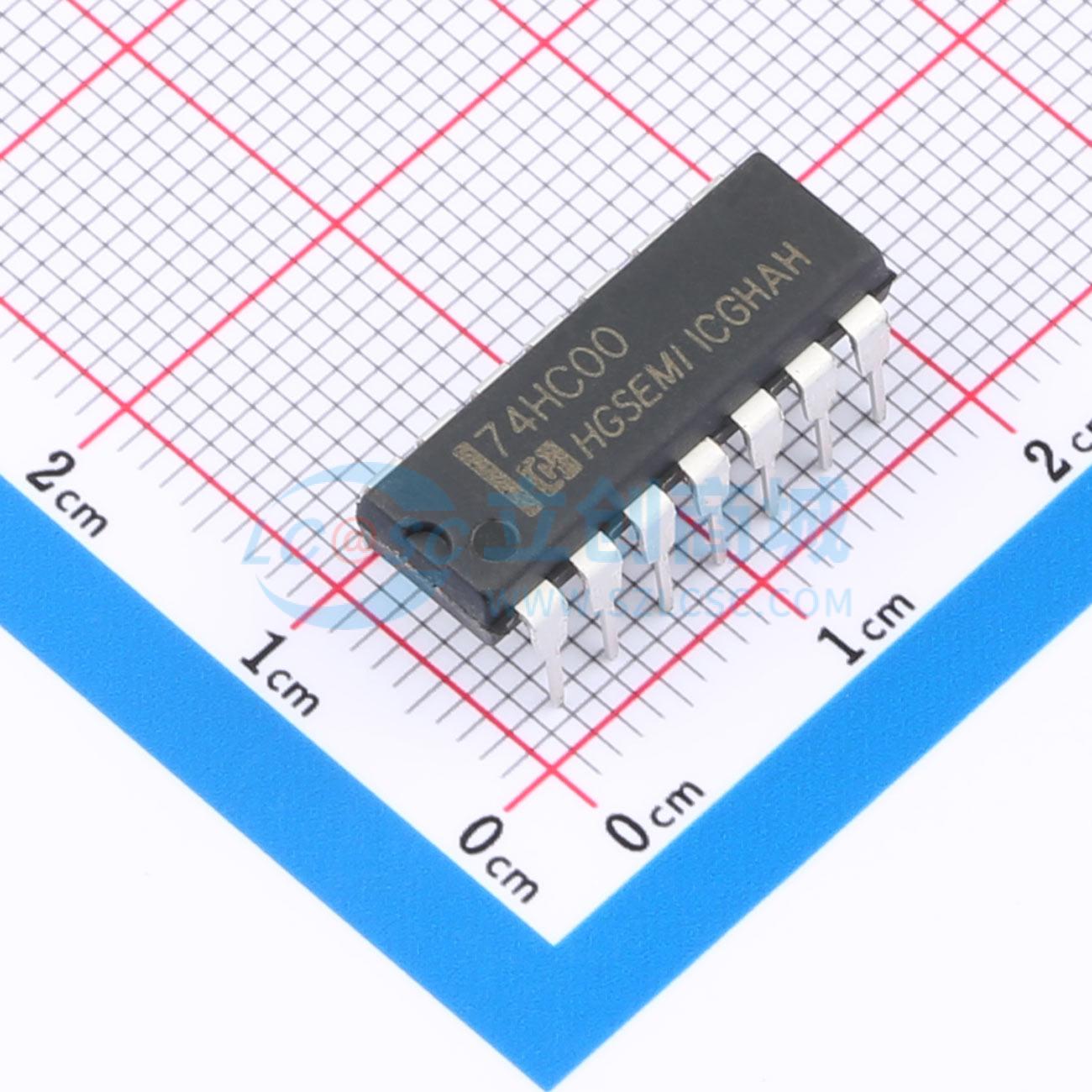

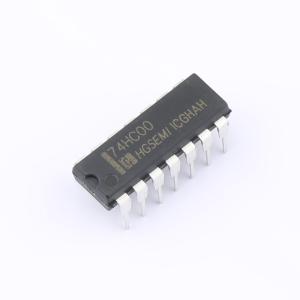

温馨提醒：图片仅供参考，商品以实物为准
74HC00N
四路 2 输入正与非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74HC00是一块高速硅栅COMS器件，具有双输入与非功能。兼容低功耗肖特基TTL（LSTTL）电路。该电路符合JEDEC标准no.7A。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- 74HC00N
- 商品编号
- C507194
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.597克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 20uA | |
| 输入高电平(VIH) | 1.5V；4.2V；3.15V | |
| 输入低电平(VIL) | 1.35V；500mV；1.8V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.4V~4.5V；3.84V~4.32V；1.9V~2V；5.34V~5.81V；5.9V~6V | |
| 输出低电平(VOL) | 0V~100mV；0V~100mV；0V~100mV；150mV~330mV；160mV~330mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 9ns@4.5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 |
