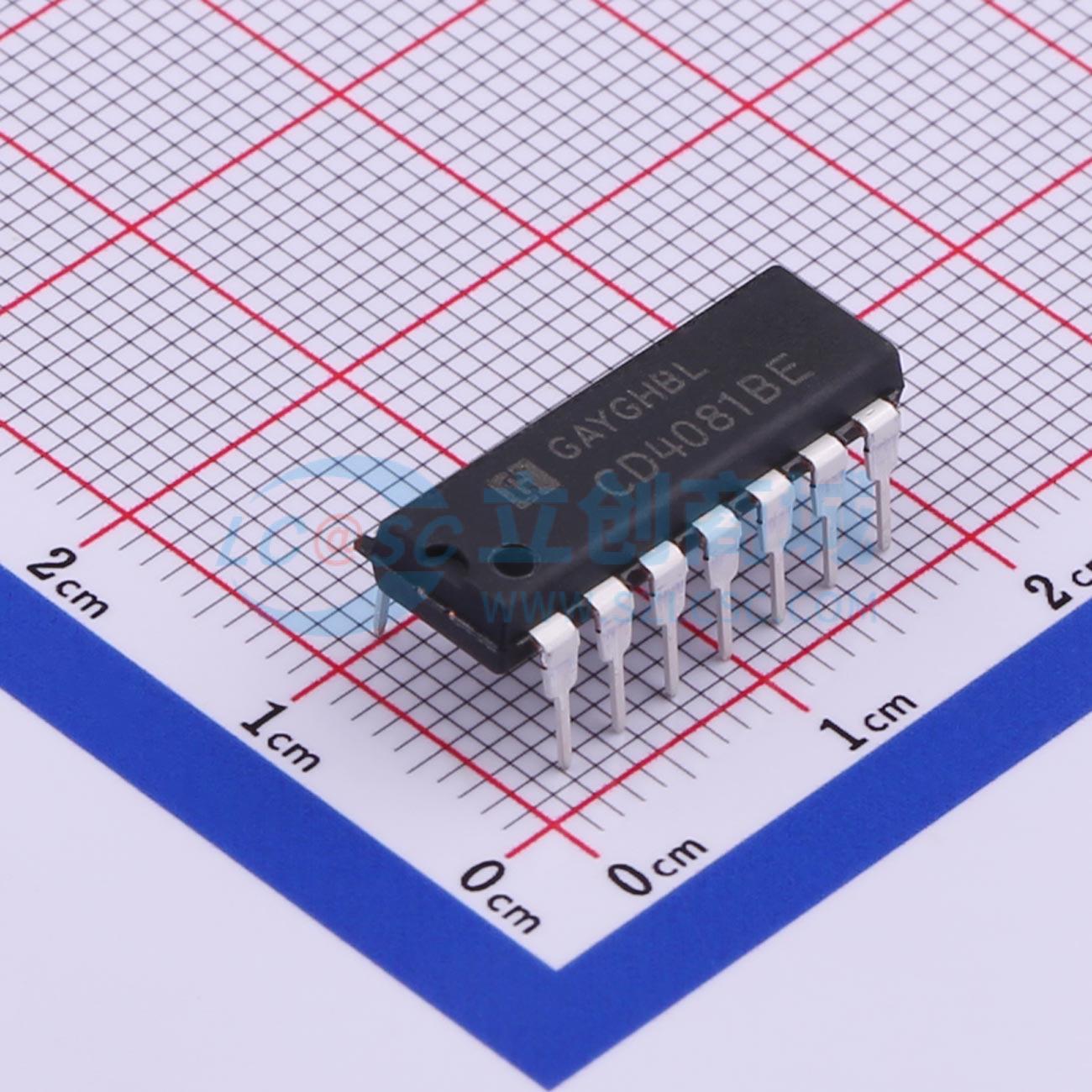

温馨提醒：图片仅供参考，商品以实物为准

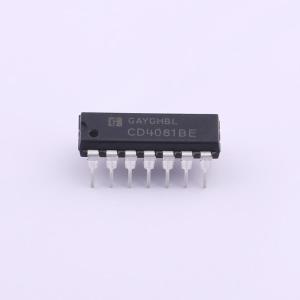

CD4081BE
CMOS 四路 2 输入与门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD4081是一款四路2输入与门电路。输出有缓冲，可提高噪声抗扰度和减小输出阻抗变化的影响。推荐的工作电压范围是3V至15V，以VSS为参考。未使用的输入引脚必须连接到VDD、VSS或另一个输入。主要应用于工业和汽车领域。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- CD4081BE
- 商品编号
- C507156
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.611克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 4 | |
| 工作电压 | 5V~15V | |
| 静态电流(Iq) | 1uA | |
| 输入高电平(VIH) | 11V；7V；3.5V | |
| 输入低电平(VIL) | 1.5V；3V；4V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 14.95V；9.95V；4.95V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | 4000系列 | |
| 传播延迟(tpd) | 20ns@15V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 |
