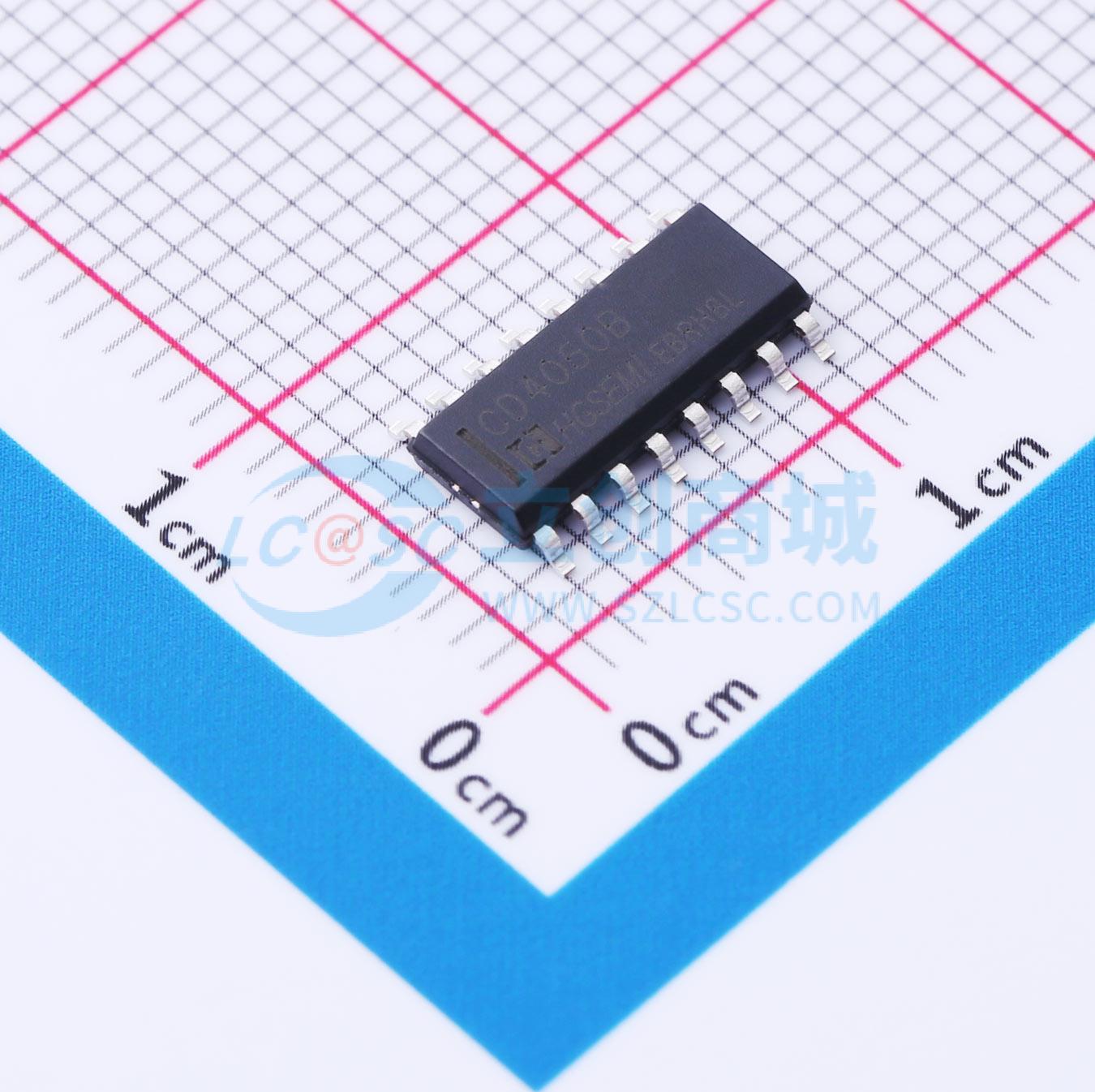

温馨提醒：图片仅供参考，商品以实物为准
CD4050BM/TR
CMOS 六路同向缓冲器/转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4049UB 和CD4050B 六缓冲器是单片宽电压范围CMOS 集成电路，因此具有低功耗、抗干扰和使用灵活性强的优点。该器件具有只用一种电源电压VDD 即可实现逻辑电平转换的特性。当这些器件被用作逻辑电平转换时，输入信号高电平VIH 可以超过电源电压VDD。该器件被用作CMOS 到DTL 和TTL 的电平转换，或用作CMOS 电流驱动器，并且当VDD = 5.0V 时，它们在工作温度范围内能驱动2 个DTL/TTL 负载。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- CD4050BM/TR
- 商品编号
- C507165
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.324克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | - | |
| 工作电压 | 5V~15V | |
| 元件数 | 6 | |
| 每个元件位数 | 6 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 系列 | 40系列 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 4uA | |
| 传播延迟(tpd) | 60ns@5V,50pF | |
| 功能特性 | 电平转换 |
商品概述
CD4049UB 和 CD4050B 是单片宽电压范围 CMOS 六缓冲器集成电路，具有低功耗、高抗干扰能力和使用灵活的优点。该器件仅需单一电源电压 VDD 即可实现逻辑电平转换。用作逻辑电平转换器时，输入高电平 VIH 可以超过电源电压 VDD。它们可用于 CMOS 到 DTL 和 TTL 的电平转换，或作为 CMOS 电流驱动器。当 VDD = 5.0V 时，在整个工作温度范围内能够驱动 2 个 DTL/TTL 负载。
商品特性
- 宽工作电压范围：5.0 ~ 15 V
- 在 VDD = 5.0V 时，整个工作温度范围内可驱动 2 个 TTL 负载
- 高灌电流/拉电流能力
- 专门的输入端保护网络允许输入电压超过 VDD
