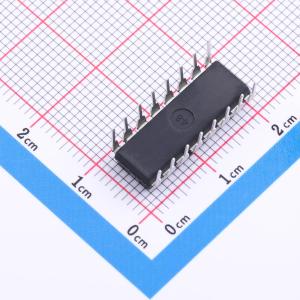

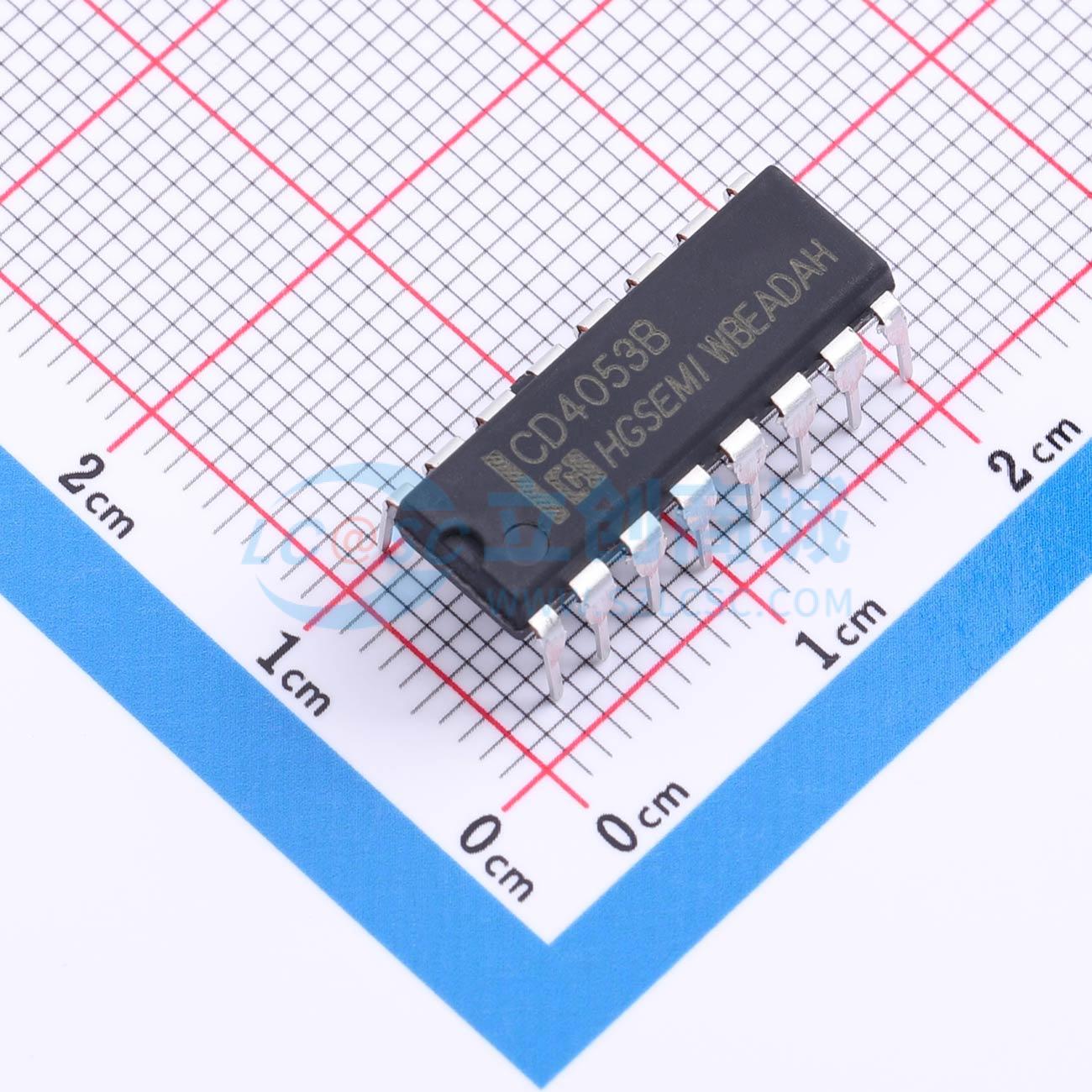

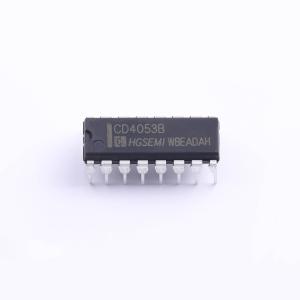

CD4053BE
具有逻辑电平转换功能的 CMOS 三路 2 通道模拟多路复用器和多路信号分离器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4053B 是一款采用先进CMOS 技术设计的3 路双通道多路模拟复用器。是一个单刀双掷配置形式的模拟开关。具有三个独立的通道控制输入A、B、C 和一个使能输入INH。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- CD4053BE
- 商品编号
- C507161
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 3 | |
| 导通电阻(Ron) | 90Ω | |
| 工作电压 | 3V~15V | |
| 导通电容(Con) | 0.2pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | - | |
| 关闭时间(toff) | - | |
| 带宽 | - | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 7ns | |
| 功能特性 | 双向模拟通道；电平转换；无毛刺切换 |
商品概述
CD4053B是一款采用先进CMOS技术设计的3路双通道多路模拟复用器，为单刀双掷配置形式的模拟开关。该器件具有三个独立的通道控制输入（A、B、C）和一个使能输入（INH）。通道控制输入信号A、B、C分别控制三路开关中每一路的两个通道之一开启，同时另一通道关闭。
商品特性
- 低输入电流：IIN ≤ 1uA，@ VIN = VDD - VSS = 15V，Ta = 25℃
- 低静态功耗：IDD = 0.2uA（典型值）@ VDD - VSS = 15V，Ta = 25℃
- 低导通电阻：90Ω（典型值）@ VDD - VSS = VDD - VEE = 15V，Ta = 25℃
- 通道漏电流：±100pA（典型值）@ VDD - VEE = 15V
- 宽工作电压（VDD - VSS）范围：3V ~ 15V
- 先断后通切换消除了通道重叠开启
- 单刀双掷配置形式的模拟开关
- 封装形式：DIP-16、SOP-16、TSOP-16、QSOP-16、QFN-16 3×3
应用领域
- 模拟和数字多路复用与解复用
- 数字寻址信号的逻辑电平转换
- 信号选通
