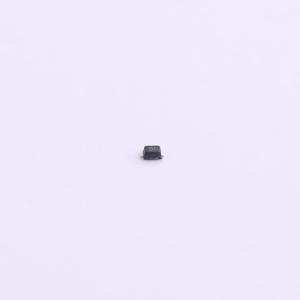

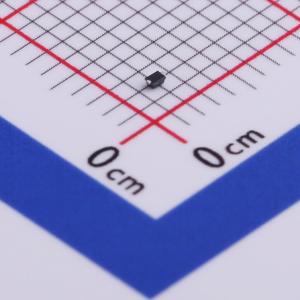

温馨提醒：图片仅供参考，商品以实物为准

ESD9B5VDA-2/TR

停产双向TVS 5V截止峰值浪涌电流：5A@8/20us

描述: ESD9B5VDA是一款瞬态电压抑制器（TVS），可为可能遭受静电放电（ESD）的敏感电子元件提供高水平保护。它旨在替代消费设备应用中的多层压敏电阻（MLV），如手机、笔记本电脑、平板电脑、机顶盒、液晶电视等。ESD9B5VDA可根据IEC61000 - 4 - 2标准提供高达±20 kV（接触和空气放电）的ESD保护，并根据IEC61000 - 4 - 5标准承受高达5A（8/20 μs）的峰值脉冲电流。ESD9B5VDA采用SOD - 923封装。标准产品无铅且无卤。
品牌名称: WILLSEMI(韦尔)
商品型号: ESD9B5VDA-2/TR
商品编号: C506171
商品封装: SOD-923
包装方式: 编带
商品毛重: 0.011克(g)

商品参数

商品概述

ESD9B5VDA是一款瞬态电压抑制器（TVS），可为可能遭受静电放电（ESD）的敏感电子元件提供高水平保护。它旨在替代消费设备应用（如手机、笔记本电脑、平板电脑、机顶盒、液晶电视等）中的多层压敏电阻（MLV）。 ESD9B5VDA可根据IEC61000 - 4 - 2标准提供高达±20 kV（接触和空气放电）的ESD保护，并根据IEC61000 - 4 - 5标准承受高达5A（8/20μs）的峰值脉冲电流。 ESD9B5VDA采用SOD - 923封装。标准产品无铅且无卤。

商品特性

反向关断电压：最大±5 V
根据IEC61000 - 4 - 2（ESD）标准为每条线路提供瞬态保护：±20 kV（接触和空气）
IEC61000 - 4 - 4（EFT）：40A（5/50 ns）
IEC61000 - 4 - 5（浪涌）：5A（8/20μs）
电容：典型C_J = 13 pF
泄漏电流：典型I_R < 1 μA
低钳位电压
小封装SOD - 923

应用领域

-手机-平板电脑-笔记本电脑-液晶电视

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	10V
	峰值脉冲电流(Ipp)	5A@8/20us
	击穿电压	7.5V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	单路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	13pF
