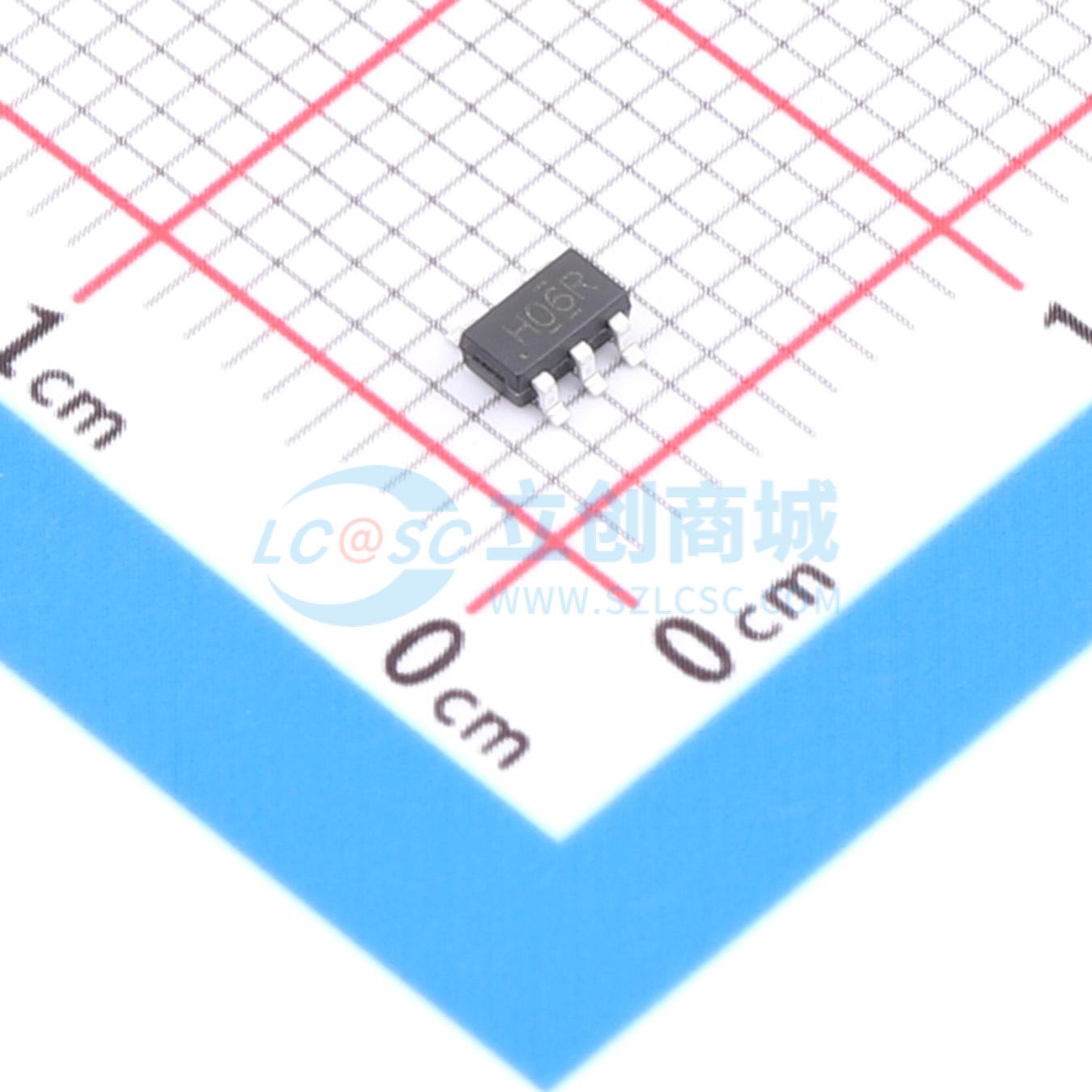

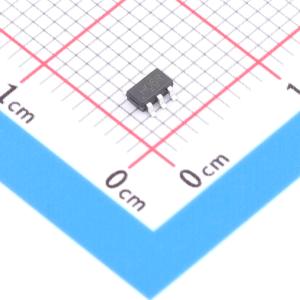

温馨提醒：图片仅供参考，商品以实物为准
SN74AUP1G06DBVR-TP
低功耗单反相缓冲器/驱动器，带漏极开路输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款带有开漏输出的单反相缓冲器，在正逻辑中提供 Y = A(overline) 的功能。该器件的输出为开漏输出，可与其他开漏输出连接，以实现低电平有效线或或高电平有效线与功能。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- SN74AUP1G06DBVR-TP
- 商品编号
- C49333171
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.035326克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 800mV~3.6V | |
| 静态电流(Iq) | 500nA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.6V；2V | |
| 输入低电平(VIL) | 700mV；900mV | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | 440mV；100mV；310mV | |
| 传播延迟(tpd) | 2.2ns@3.3V,5pF | |
| 系列 | 74AUP | |
| 工作温度 | -40℃~+125℃ |
商品概述
SN74AUP1G06是一款具有开漏输出的单路反相缓冲器，在正逻辑中提供Y = A（上划线）的功能。该器件的输出为开漏式，可与其他开漏输出连接，以实现低电平有效的线或功能或高电平有效的线与功能。
商品特性
- 宽电源电压范围0.8V至3.6V
- 输入可接受高达3.6V的电压
- I_OFF支持部分掉电模式
- 低静态功耗，I_CC = 0.5μA（最大值）
- ESD保护超过JESD 22标准（2000V人体放电模型、200V机器模型、1000V带电器件模型）
应用领域
- AV接收器
- 音频底座
- 蓝光播放器和家庭影院
- 嵌入式PC
- 个人数字助理
