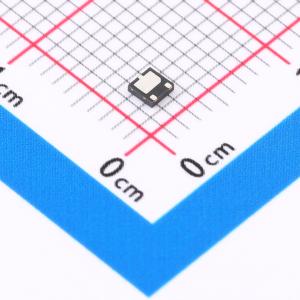

温馨提醒：图片仅供参考，商品以实物为准
LM-AZ4715-01F
1 线高功率 TVS 二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：5700W 峰值脉冲功率 (8/20μs)。 低泄漏：nA 级别。 工作电压：15V。 超低钳位电压。 单电源线保护。 符合以下标准: -IEC 61000-4-2 (ESD) 抗扰度测试：空气放电 ±30kV，接触放电 ±30kV。应用：手机及配件。 个人数字助理 (PDA)
- 品牌名称
- Leiditech(雷卯电子)
- 商品型号
- LM-AZ4715-01F
- 商品编号
- C49330857
- 商品封装
- DFN2020-3
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 32V | |
| 峰值脉冲电流(Ipp) | 180A@8/20us | |
| 峰值脉冲功率(Ppp) | 5.7kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 15.5V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 1200pF |
商品特性
- 5700W 峰值脉冲功率（8/20μs）
- 低泄漏：纳安级
- 工作电压：15V
- 超低钳位电压
- 单电源线保护
- 符合以下标准：
- IEC 61000-4-2（静电放电）抗扰度测试
- 空气放电：±30kV
- 接触放电：±30kV
- IEC 61000-4-5（雷击）180A（8/20μs）
- 符合 RoHS 标准
应用领域
- 手机及配件
- 个人数字助理（PDA）
- 笔记本电脑、台式机和服务器
- 便携式仪器
- 无绳电话
- 数码相机
- 外设
- MP3 播放器
