温馨提醒：图片仅供参考，商品以实物为准

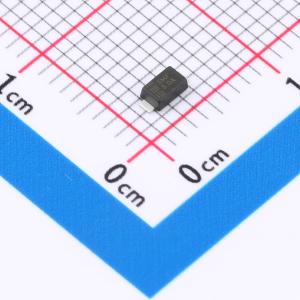

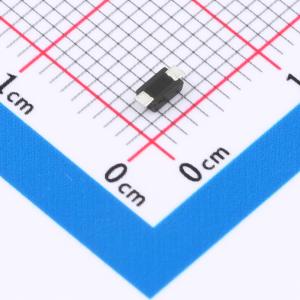

LM-AZ3005-01G
5V 21.7A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TVS 二极管可用于多种应用，如消费电子产品、电信和智能控制系统。
- 品牌名称
- Leiditech(雷卯电子)
- 商品型号
- LM-AZ3005-01G
- 商品编号
- C49330877
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9.2V | |
| 峰值脉冲电流(Ipp) | 21.7A@10/1000us | |
| 峰值脉冲功率(Ppp) | 200W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 7V | |
| 反向电流(Ir) | 150uA | |
| 通道数 | 单路 | |
| 类型 | TVS |
商品概述
TVS二极管可广泛应用于消费电子产品、汽车工业、电信和智能控制系统等领域。
商品特性
- 玻璃钝化或平面结
- 出色的钳位能力
- 重复率（占空比）：0.01%
- 高于10V时，典型反向电流小于1μA
- 薄型封装且电感低
- 在10×1000μs波形下，峰值脉冲功率能力达200W
- 快速响应时间：从0V到最小击穿电压（VBR）通常小于1.0ps
- 塑料封装符合UL 94V - 0阻燃等级
- 适用于表面贴装应用，以优化电路板空间
应用领域
- 消费电子产品
- 汽车工业
- 电信
- 智能控制系统
