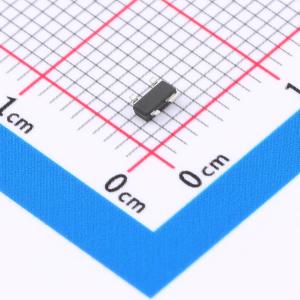

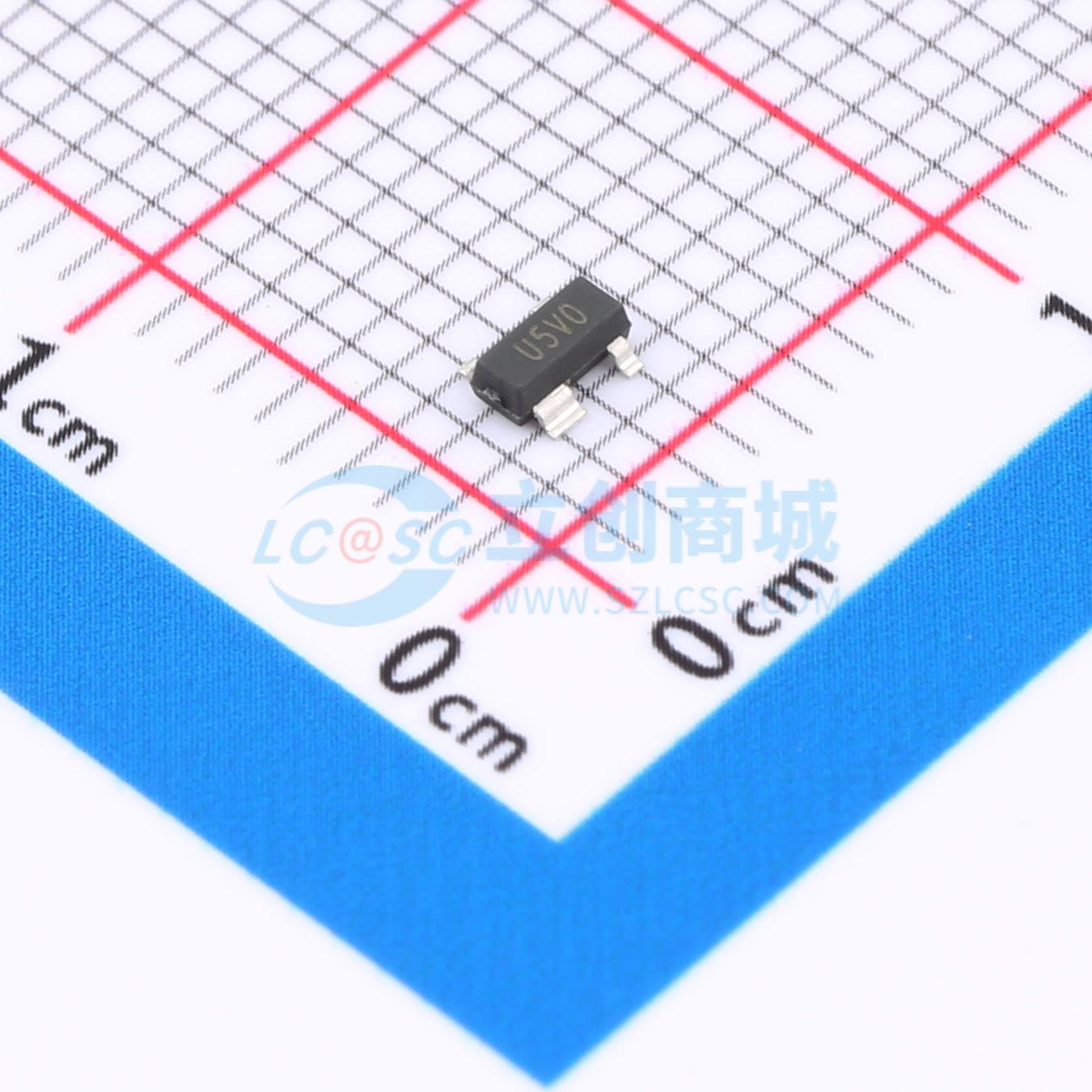

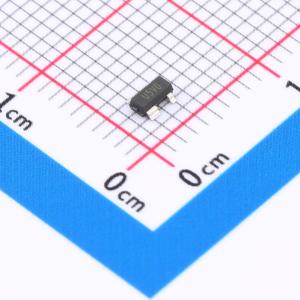

LM-AZC002-02N
低电容TVS二极管阵列
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：超低泄漏：nA级别。 工作电压：5V。 低钳位电压。 符合以下标准: -IEC 61000-4-2 (ESD)抗扰度测试：空气放电 ±20kV，接触放电 ±20kV。 -IEC61000-4-4 (EFT) 40A (5/50ns)。 -IEC61000-4-5 (Lightning) 5A/10A (8/20μs)。应用：USB端口。 SIM端口
- 品牌名称
- Leiditech(雷卯电子)
- 商品型号
- LM-AZC002-02N
- 商品编号
- C49330872
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.0208克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5 | |
| 类型 | TVS | |
| Cj-结电容 | 0.6pF |
商品特性
- 超低漏电流：纳安级别
- 工作电压：5V
- 低钳位电压
- 符合以下标准：
- IEC 61000-4-2（静电放电）抗扰度测试
- 空气放电：±20kV
- 接触放电：±20kV
- IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000-4-5（浪涌）5A/10A（8/20μs）
- IEC 61000-4-2（静电放电）抗扰度测试
- 符合 RoHS 标准
应用领域
- USB 端口
- SIM 卡端口
- 智能手机
- 无线系统
- 机顶盒和数字电视
- 数字视频接口（DVI）
- 以太网 10/100/1000 Base T
