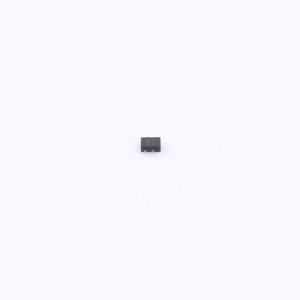

温馨提醒：图片仅供参考，商品以实物为准
LM-AZ5015-01F
1 线双向 TVS 二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：超小封装：1.0×0.6×0.5mm。 超低电容：15pF（典型值）。 超低泄漏：nA级别。 低工作电压：5V。 低钳位电压。 2引脚无铅封装。应用：手机及配件。 个人数字助理
- 品牌名称
- Leiditech(雷卯电子)
- 商品型号
- LM-AZ5015-01F
- 商品编号
- C49330861
- 商品封装
- DFN1006
- 包装方式
- 编带
- 商品毛重
- 0.0165克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压 | 7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5 | |
| Cj-结电容 | 15pF |
商品特性
- 超小封装：1.0x0.6x0.5 mm
- 超低电容：典型值15 pF
- 超低泄漏：纳安级
- 低工作电压：5V
- 低钳位电压
- 双引脚无引脚封装
- 符合以下标准：
- IEC 61000-4-2（静电放电）抗扰度测试
- 空气放电：± 30 kV
- 接触放电：± 30 kV
- IEC61000-4-5（雷击）8A（8 / 20μs）
- IEC 61000-4-2（静电放电）抗扰度测试
- 符合RoHS标准
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 数码相机
- 外设
- 音频播放器
- 键盘、侧键、液晶显示屏
