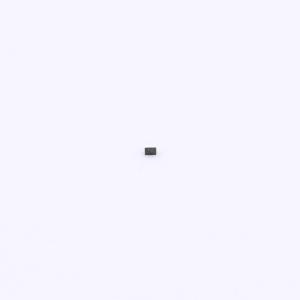

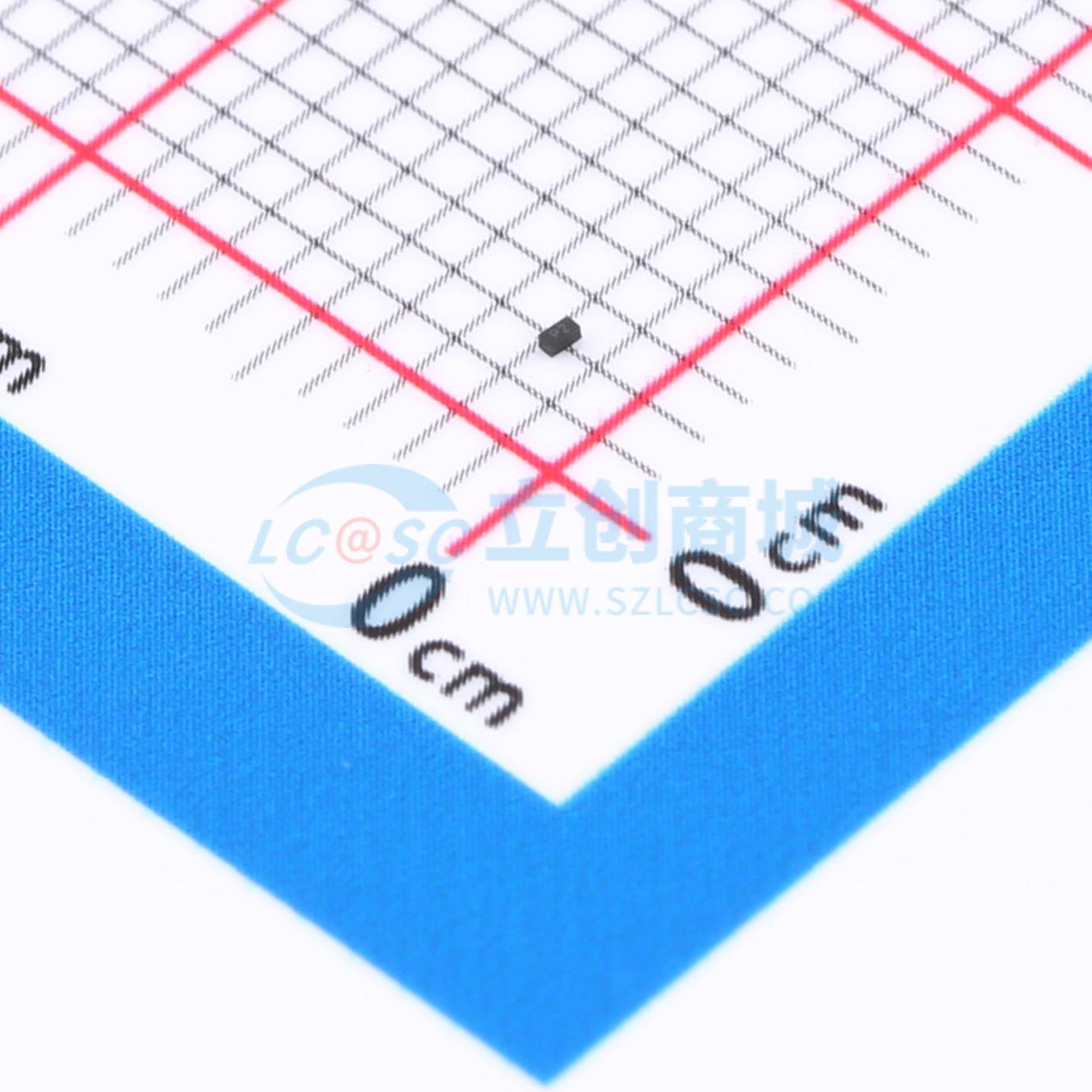

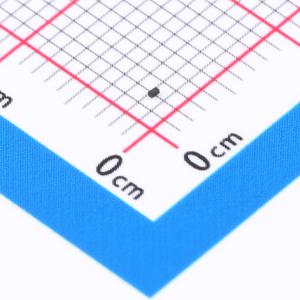

温馨提醒：图片仅供参考，商品以实物为准
LM-AZ4A18-01F
1线双向瞬态电压抑制二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：每线100瓦峰值脉冲功率（tp = 8/20 μs）。 保护一条双向I/O线。 低钳位电压。 符合以下标准: -IEC 61000-4-2（ESD）抗扰度测试：空气放电±30kV，接触放电±30kV。 -IEC 61000-4-5（闪电）12A（8/20 μs）。 符合RoHS标准。应用：手机及配件。 基于微处理器的设备
- 品牌名称
- Leiditech(雷卯电子)
- 商品型号
- LM-AZ4A18-01F
- 商品编号
- C49330866
- 商品封装
- DFN0603
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 1.8V | |
| 钳位电压 | 8.5V | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 反向电流(Ir) | 200nA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5 | |
| 类型 | TVS | |
| Cj-结电容 | 30pF |
商品特性
- 每线路 100W 峰值脉冲功率（tp = 8/20μs）
- 保护一条双向 I/O 线路
- 低钳位电压
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试
- 空气放电：±30kV
- 接触放电：±30kV
- IEC 61000 - 4 - 5（雷电）12A（8/20μs）
- 符合 RoHS 标准
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
- 网络和电信
- 串行和并行端口
- 外围设备
