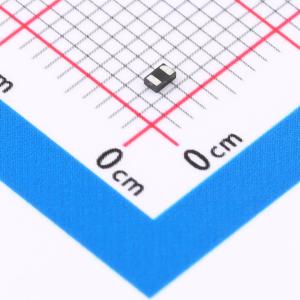

温馨提醒：图片仅供参考，商品以实物为准
LM-AZ9712-01F
12V 70A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：超低泄漏：nA级别。 工作电压：12V。 低钳位电压。 2引脚无铅封装。 符合以下标准: -IEC 61000-4-2（ESD）抗扰度测试：空气放电 ±30kV，接触放电 ±30kV。 -IEC 61000-4-4（EFT）80A（5/50ns）。应用：手机及配件。 电池保护
- 品牌名称
- Leiditech(雷卯电子)
- 商品型号
- LM-AZ9712-01F
- 商品编号
- C49330859
- 商品封装
- DFN1610-2
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 26V | |
| 峰值脉冲电流(Ipp) | 70A@8/20us | |
| 峰值脉冲功率(Ppp) | 1.8kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 14.5V | |
| 反向电流(Ir) | 10nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 400pF |
商品特性
- 超低泄漏电流：纳安级
- 工作电压：12V
- 低钳位电压
- 双引脚无引脚封装
- 符合以下标准：
- IEC 61000-4-2（静电放电）抗扰度测试
- 空气放电：±30kV
- 接触放电：±30kV
- IEC 61000-4-4（电快速瞬变脉冲群）80A（5/50ns）
- IEC 61000-4-5（浪涌）70A（8/20μs）
- 符合 RoHS 标准
应用领域
- 手机及配件
- 电池保护
- USB 总线电压
- 电源线保护
- 手持便携式设备应用
