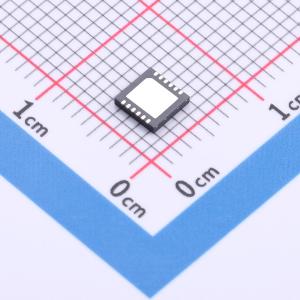

温馨提醒：图片仅供参考，商品以实物为准

TPS281C100BDNTR

60V, 100mΩ, 单通道智能高端开关

品牌名称: TI(德州仪器)
商品型号: TPS281C100BDNTR
商品编号: C49316219
商品封装: WSON-12(4x4)
包装方式: 编带
商品毛重: 0.077克(g)

商品参数

	属性	参数值
	最大连续电流	4A
	导通电阻	83mΩ
	功能特性	集成电荷泵；短路保护；过温保护；过流保护；欠压锁定
	工作温度	-40℃~+125℃

商品概述

TPS281C100是一款单通道智能高边开关，设计用于满足工业控制系统的要求。低RON可最小化器件功耗，在最高60V直流工作范围内可驱动大范围输出负载电流，提升系统鲁棒性。器件集成了热关断、输出钳位和限流等保护功能。这些功能可在短路等故障事件中提升系统鲁棒性。TPS281C100集成可调限流电路，通过减小驱动大容性负载时的浪涌电流、最小化过载电流，提升系统可靠性。为了驱动高浪涌电流负载，例如灯具或者快充容性负载，TPS281C100A实现了允许更高电流水平的浪涌电流时间段。器件还提供精确的负载电流检测，可实现更完善的负载诊断，例如过载和开载检测，支持更好的预测性维护。TPS281C100提供小型封装可选，包括14引脚4.4mm × 5mm HTSSOP带引线封装（引脚间距0.65mm）以及12引脚4mm × 4mm WSON封装（引脚间距0.5mm），可最小化PCB占用面积。

商品特性

工作电压范围:6V 至 60V
低RON:典型值83mΩ，最大值168mΩ
通过可调限流提升系统级可靠性
电流范围1A至5A（固定0.5A）
精确电流检测
标准检测模式下1A时精度±4%
高精度检测模式下4mA时精度±12.5%
集成大于64V的感性放电钳位
静态电流低，Iq小于1.5mA
工作结温范围:-40℃ 至 125℃
输入控制兼容1.8V、3.3V和5V逻辑
集成故障检测电压缩放功能，用于ADC保护
关断状态下可进行开载检测
具备热关断和摆动检测功能
符合IEC61000-4-4标准，增强型电快速瞬变（EFT）性能
输出电容为22nF时器件保持关断，DIAG_EN为低时可承受±2kV EFT
提供14引脚散热增强型TSSOP封装
提供12引脚散热增强型WSON封装

应用领域

数字输出模块
安全扭矩关闭（STO）
保持制动器
通用阻性、感性和容性负载

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	工作电压	6V~60V
