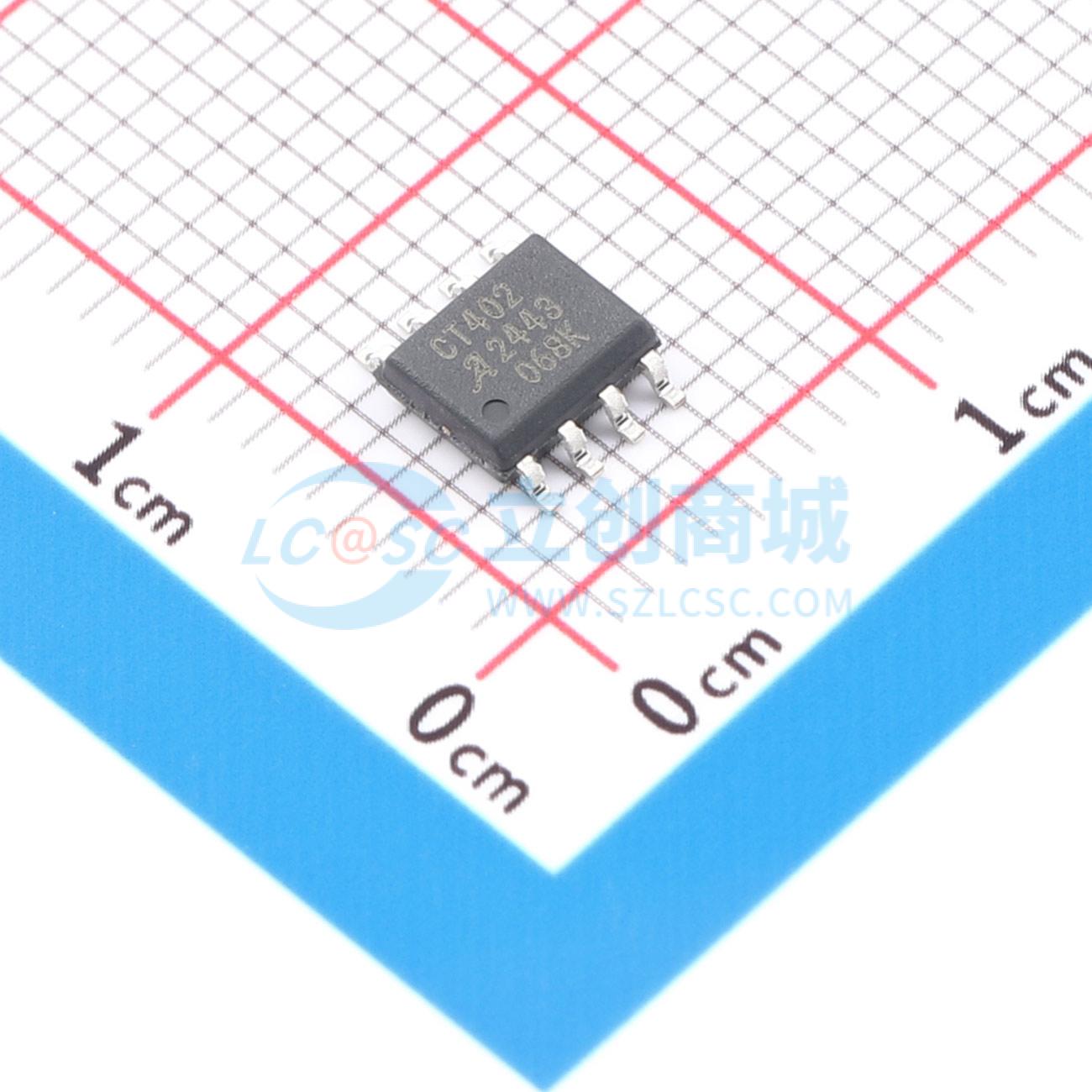

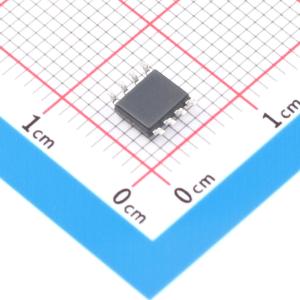

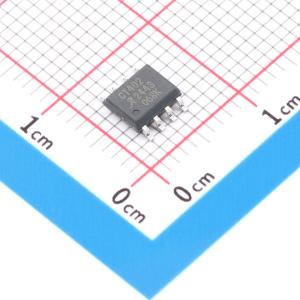

温馨提醒：图片仅供参考，商品以实物为准
CT4022-A65BSN8
具有高dV/dt抗扰度和共模磁场抑制功能的XtremeSense TMR电流传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- CT4022-A65BSN8
- 商品编号
- C49316337
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
参数完善中
商品概述
CT4022/32是一款高度线性、基于XtremeSense TMR的电流传感器。隧道磁阻（TMR）传感器为差分传感器，能够抑制共模磁场，消除杂散磁场的影响。初级导体电阻仅为1 mΩ，使传感器能够承受高浪涌电流并将功率损耗降至最低。施加在初级导体引脚上的电流会产生内部差分磁场。TMR传感器在抑制共模杂散磁场的同时，提供与差分磁场成比例的电压。 初级导电路径的引脚与传感器引线是电气隔离的。这使得能够进行高端电流检测，而无需额外的隔离技术。 CT4022/32采用行业标准的8引脚小外形集成电路（SOIC）封装（CT4022）和16引脚宽体SOIC（SOICW）封装（CT4032）。两种封装均为环保型且符合RoHS标准。小尺寸和薄型封装非常适合空间受限的应用。
商品特性
- 高达500 kHz的高工作带宽，适用于快速控制环路或高速电流监测
- 高性能，适用于优化能源应用
- 比例式操作
- 差分传感可抑制共模磁场
- 无磁滞现象
- 提供3.3 V或5 V电源电压选项
- 初级导体电阻低至1 mΩ，功耗低且浪涌电流承受能力高
- 针对高dV/dt应用进行优化
- 待获得UL 62368 - 1（第3版）认证，采用高度隔离的紧凑型表面贴装封装
- 高耐受浪涌功率额定值
- 宽工作温度范围，–40°C ~ 125°C
- 提供SOIC - 8（CT4022）和SOICW - 16（CT4032）封装
- AEC - Q100 1级认证（仅 - A型号）
应用领域
- 电机控制
- 功率逆变器
- 不间断电源（UPS）、开关模式电源（SMPS）和电信电源
- 消费和企业电子产品
