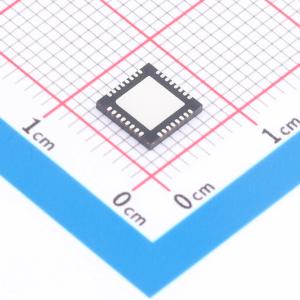

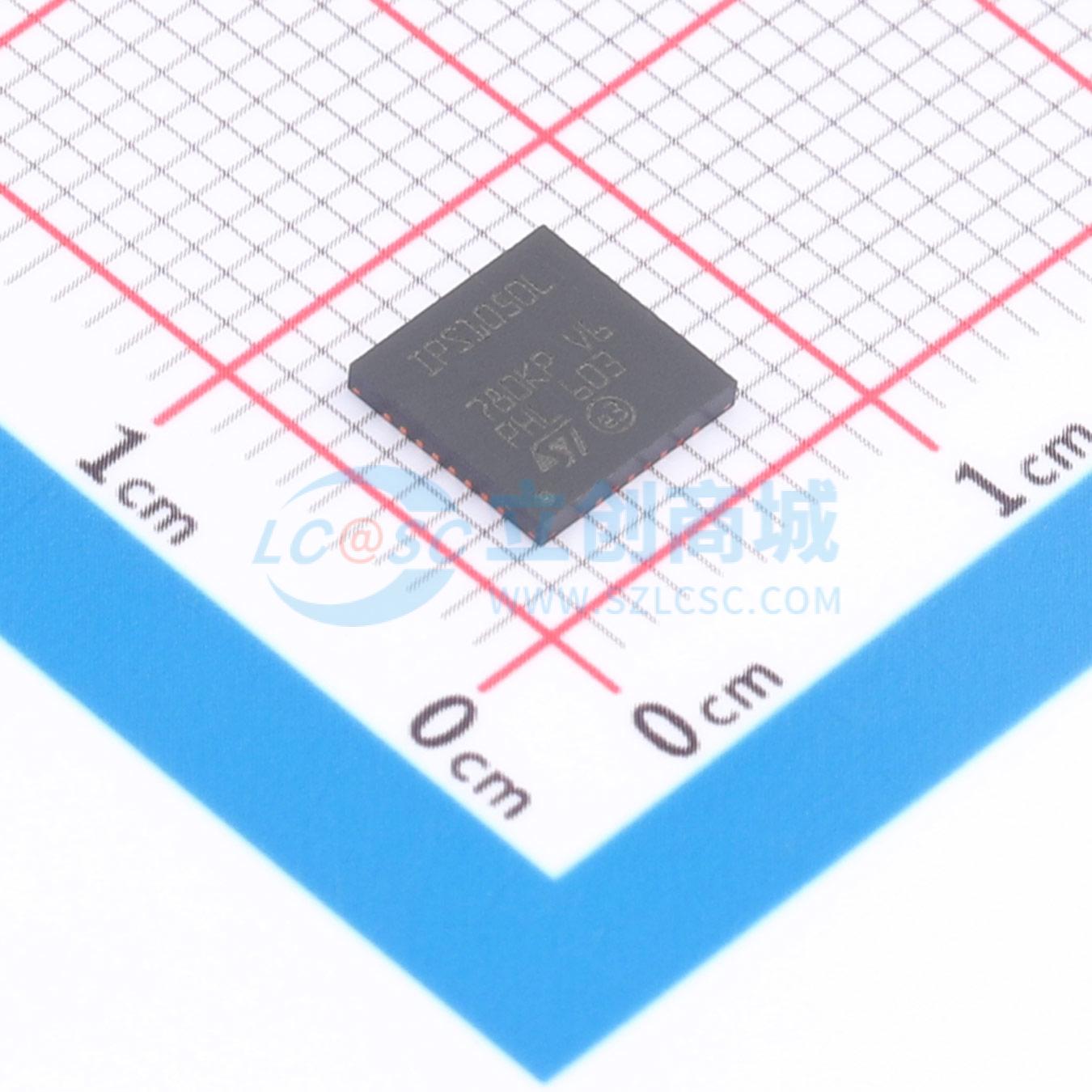

温馨提醒：图片仅供参考，商品以实物为准
IPS1050LQ
单通道低边开关，具备可配置智能过载保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- IPS1050LQ
- 商品编号
- C49317411
- 商品封装
- QFN-32(6x6)
- 包装方式
- 编带
- 商品毛重
- 3.74克(g)
商品参数
参数完善中
商品概述
IPS1050LQ是一款单路低侧开关IC，输出级的绝对最大额定值为65V，能够驱动一侧连接到电源轨的电容性、电阻性或电感性负载。 极低的导通电阻RDS-ON（≤50mΩ）以及基于IPDX引脚配置的智能过载保护，使该IC适用于需要高浪涌电流（高达25A）且具有不同可配置稳态工作电流的应用。 浪涌电流的大小可以通过设置IPDX引脚的高低电平来修改，或者当内部定时器（由IPDX引脚上的电容调节）计时结束时，IC会自动降低浪涌电流。 在浪涌电流阶段之后，嵌入式过载保护可以将稳态输出电流限制到ILIM水平，同时保护IC和负载。 输出通道通过专用温度传感器防止结温过高。 当发生过温事件时，诊断引脚OVT会被激活。
商品特性
- 具有可配置浪涌和限制水平的智能过载保护
- 电感性负载的快速消磁
- 结温过热保护
- 过温诊断引脚
- 设计用于根据EN 60947 - 5 - 1驱动DC - 13负载
- 设计符合IEC 61000 - 4 - 2、IEC 61000 - 4 - 4、IEC 61000 - 4 - 5标准
- QFN32L 6x6mm封装
应用领域
- 可编程逻辑控制
- 工业PC外设输入/输出
- 数控机床
- 通用低侧开关应用
