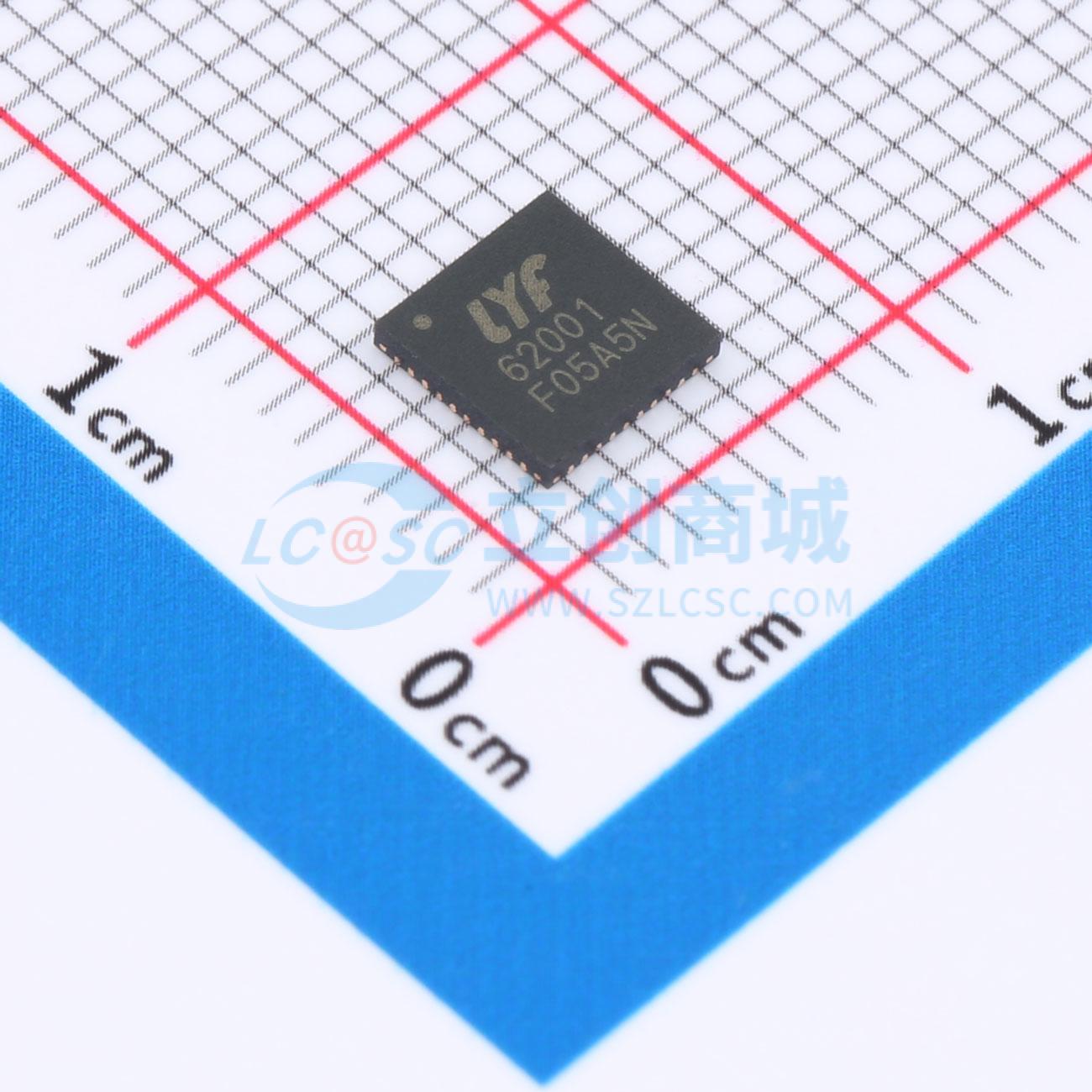

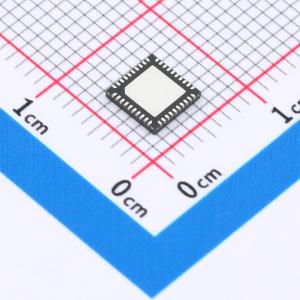

温馨提醒：图片仅供参考，商品以实物为准
LYF62001
升降压型 20A 3.2V~32V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款高效、同步双向降压-升压充电器，集成了快速充电协议。是一个全面且灵活的降压-升压充电器平台，专为大多数带有Type-C端口和PD协议的快速充电应用而设计。可被编程为降压充电、升压充电或降压-升压充电。提供I²C接口与MCU通信，为电池和总线端子提供高电压感应，为电池电流、总线电流和USB端口电流提供精确的轨到轨电流感应。还为所有USB端口的CC1、CC2、DP、DM通信信号提供高电压阻断。可与通用MCU配合使用，为各种快速充电应用（如移动电源、电池组或便携式能量立方等）提供完整、强大且灵活的降压-升压充电系统
- 品牌名称
- POWLICON(宝砾微)
- 商品型号
- LYF62001
- 商品编号
- C49309265
- 商品封装
- QFN-40(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.1095克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 3.2V~32V | |
| 输出电压 | 2V~30V | |
| 输出电流 | 20A | |
| 开关频率 | 300kHz；150kHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | 90uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；动态电压调节；线缆补偿；内置LDO稳压器；过流保护；可调限流 |
商品概述
LYF62001是一款高效率、同步双向升降压充电器，集成了多种快速充电协议。它是一个全面且灵活的升降压充电器平台，专为大多数配备Type-C端口和PD协议的快速充电应用而设计。该器件可编程为降压充电、升压充电或升降压充电。LYF62001提供I²C接口与MCU通信，为电池和总线端子提供高压检测，为电池电流、总线电流和USB端口电流提供精确的轨到轨电流检测。它还为所有USB端口的CC1、CC2、DP、DM通信信号提供高压阻断功能。LYF62001可与通用MCU协同工作，为各种快速充电应用（如移动电源、电池组或便携式能量立方体等）提供完整、强大且灵活的升降压充电系统。在充电模式下，它可升压或降压输入电压以有效为电池充电。LYF62001支持涓流充电、恒流充电和恒压充电管理。充电电流和充电电压可通过两个12位DAC转换器编程设定。LYF62001具备I²C接口，用户可通过I²C轻松控制充放电模式，并编程设定充电电流、充电电压、输出电压和输出电流限制。它还能监控USB端口状态，并提供两个NMOS栅极驱动器以独立控制电源路径。用户还可通过I²C监控DC-DC转换器乃至整个系统的状态。LYF62001还提供VMON引脚，MCU可通过该引脚实时监控总线电压、电池电压、总线电流、电池电流以及每个端口的电流。所有这些特性简化了系统设计，并降低了任何充电系统的物料清单成本。LYF62001支持欠压保护、过压保护、过流保护、短路保护和过温保护，以确保系统在不同异常条件下的安全。
商品特性
- 集成PD3.1、QC3.0、AFC、SCP、FCP、BC1.2协议的双向升降压充放电
- 支持PD3.1的源角色、受电角色和双角色端口角色
- 充电管理，包括涓流充电、恒流充电、恒压充电和充电终止功能
- 宽范围的总线和电池电压工作范围，最高可达32V
- 支持A端口和C端口，具备插入和拔出检测功能
- 支持每个端口的过流和过压保护
- 支持1节至6节电池的充电管理
- 支持4.2V和3.5V电池充电
- 可编程开关频率150kHz和300kHz
- 可编程输入电压调节，防止适配器过载
- 采用12位DAC转换器，确保可编程电流限制，步进为10mA
- 采用12位DAC转换器，确保可编程输出电压，步进为5mV
- 可编程线缆压降补偿
- 集成用于USB端口的N沟道MOSFET栅极驱动器
- 通过VMON引脚检测电池电压、总线电压和所有端口电压
- 通过VMON引脚检测电池电流、总线电流和所有端口电流
- 片上升降压控制器具备全面的保护特性
- 当总线电压接近电池电压时支持直通操作模式
- 提供I²C接口与MCU通信
- 片上LDO为MCU供电
- 采用QFN5×5-40封装
应用领域
- 移动电源
- 电池组
- 锂离子电池充电器
- 便携式设备
- 通用快速充电
- 智能USB插座
