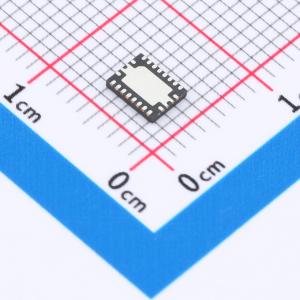

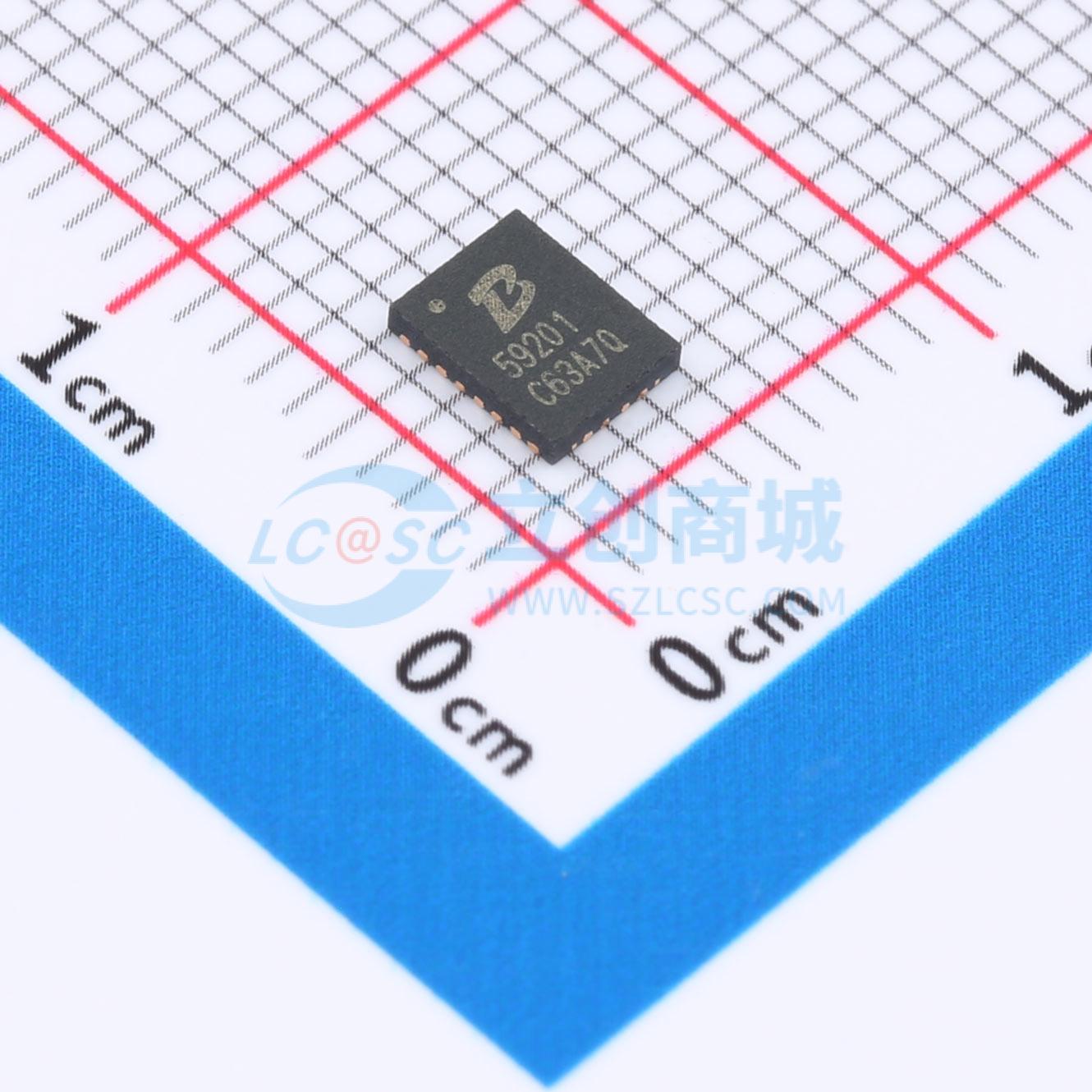

PL59201
降压型 20A 6V~100V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 设计用于从高输入电压源或承受高电压瞬变的输入轨进行调节，最大限度地减少对外部浪涌抑制组件的需求。在输入电压低至6V的骤降期间继续运行，必要时占空比接近100%，适用于工业控制、机器人、数据通信和射频功率放大器应用。强制PWM（FPWM）操作消除频率变化以最小化EMI，同时用户可选的二极管仿真功能可降低轻载条件下的电流消耗。通过测量低端MOSFET两端的电压降或使用可选的电流检测电阻来实现逐周期过流保护。高达1MHz的可调开关频率可同步到外部时钟源，以消除对噪声敏感的应用中的拍频。
- 品牌名称
- POWLICON(宝砾微)
- 商品型号
- PL59201
- 商品编号
- C49309267
- 商品封装
- QFN-20L(3.5x4.5)
- 包装方式
- 编带
- 商品毛重
- 0.078克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 6V~100V | |
| 输出电压 | 800mV~60V | |
| 输出电流 | 20A | |
| 开关频率 | 100kHz~1MHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 90uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；内置LDO稳压器；频率同步；逐波限流；可调软启动；过流保护；输出电压跟随；工作状态指示；可调限流；打嗝限流 |
商品概述
PL59201 是一款 100V 同步降压控制器，设计用于从高输入电压源或承受高压瞬态的输入轨进行稳压，从而最大限度地减少对外部浪涌抑制元件的需求。该器件在输入电压低至 6V 时仍能持续工作，必要时可实现接近 100% 的占空比，非常适合工业控制、机器人、数据通信和射频功率放大器应用。强制脉宽调制 (FPWM) 操作消除了频率变化以最小化电磁干扰，而用户可选二极管仿真功能则降低了轻载条件下的电流消耗。通过测量低侧 MOSFET 的压降或使用可选电流检测电阻，可实现逐周期过流保护。高达 1 MHz 的可调开关频率可同步至外部时钟源，以消除对噪声敏感应用中的拍频。
商品特性
- 通用同步降压 DC-DC 控制器，输入电压范围宽达 6 V 至 100 V，输出电压可调范围为 0.8 V 至 60 V
- 符合 EN55022 / CISPR 22 电磁干扰标准
- 无损 RDS(on) 或分流电流检测
- 开关频率范围为 100 kHz 至 1 MHz，具备同步输入和同步输出能力
- 0.8V 基准电压，反馈精度为 ±1%
- 7.5V 栅极驱动器，适用于标准阈值 MOSFET
- 30ns 自适应死区时间控制
- 2.3A 源电流和 3.5A 灌电流能力
- 低侧软启动，支持预偏置启动
- 可调软启动或可选电压跟踪
- 快速的线路和负载瞬态响应
- 带线路前馈的电压模式控制
- 高增益带宽误差放大器
- 精密使能输入和开漏电源良好指示器，用于排序和控制
- 固有的保护功能，确保设计稳健性
- 打嗝模式过流保护
- 带迟滞的输入欠压锁定
- VCC 和栅极驱动器欠压锁定保护
- 带迟滞的热关断保护
- QFN3.5X4.5-20L 封装
应用领域
- 远程射频单元和基站
- 网络与计算电源
- 非隔离 PoE 和 IP 摄像头
- 工业电机驱动
