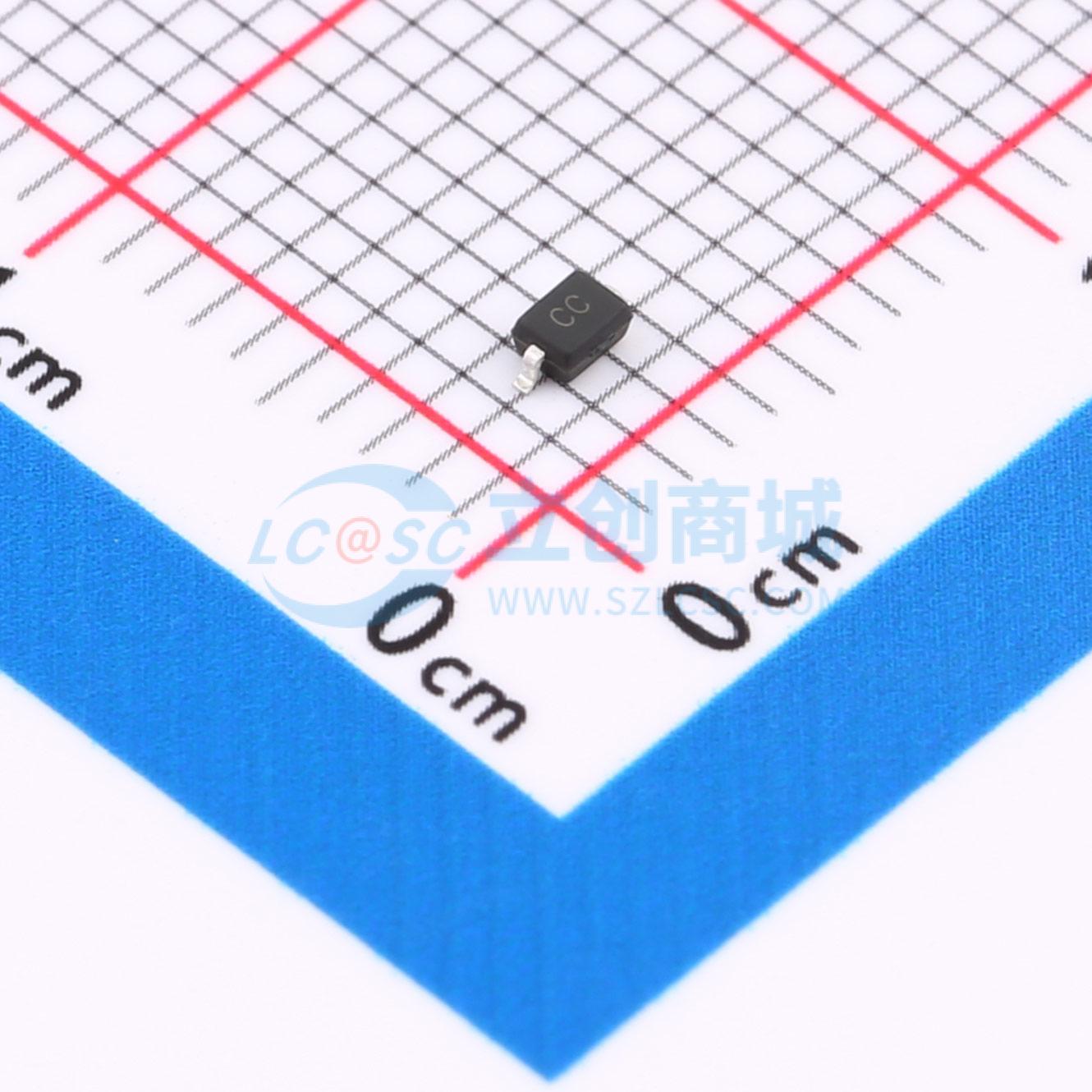

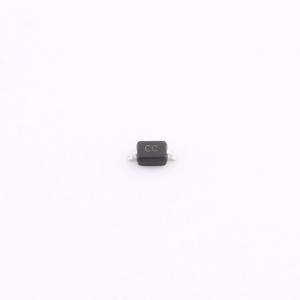

GBLC03C-SL
静电保护管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 一款3.3V双向TVS二极管，利用领先的单晶硅技术，提供快速响应时间和低ESD钳位电压，是保护电压敏感高速数据线的理想解决方案。具有低电容，典型值为1.0pF，符合IEC61000-4-2(ESD)标准，空气放电和接触放电均为±30kV。采用无铅SOD-323封装。小尺寸、低电容和高ESD浪涌保护使其成为保护手机、无线系统和通信设备的理想选择。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- GBLC03C-SL
- 商品编号
- C49309280
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.032067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 20A@8/20us | |
| 峰值脉冲功率(Ppp) | 360W@8/20us | |
| 击穿电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.6pF |
商品概述
GBLC03C - SL是一款3.3V双向瞬态电压抑制（TVS）二极管，采用先进的单片硅技术，响应时间快，静电放电（ESD）钳位电压低，是保护电压敏感型高速数据线的理想解决方案。GBLC03C - SL电容低，典型值为1.0pF，符合IEC61000 - 4 - 2（ESD）标准，空气放电和接触放电均可达±30kV。该器件采用无铅SOD - 323封装。其尺寸小、电容低且具有高ESD浪涌保护能力，使其成为保护手机、无线系统和通信设备的理想选择。
商品特性
- 超低电容，典型值0.6pF
- 360W脉冲峰值功率（8 / 20μS）
- 工作电压3.3V
- 低漏电流：纳安级
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±30KV 接触放电：±30KV
- IEC61000 - 4 - 5（雷电）20A（8/20μS）
- IEC61000 - 4 - 4（电快速瞬变脉冲群）80A（5/50nS）
- 符合RoHS标准
应用领域
- 高速数据线
- 智能手机
- USB端口
- 无线系统
- 以太网10/100/1000 Base T
