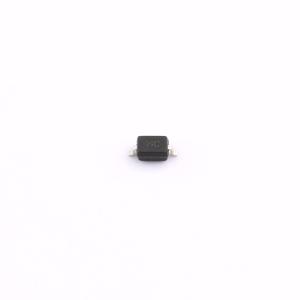

温馨提醒：图片仅供参考，商品以实物为准

GBLC24CB

静电保护管

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 一款24V双向TVS二极管，采用领先的单晶硅技术，响应速度快，ESD钳位电压低，是保护电压敏感高速数据线的理想解决方案。具有低电容特性，典型值为0.6pF，符合IEC61000-4-2(ESD)标准，空气放电和接触放电均为±30kV。采用无铅SOD-323封装，小尺寸、低电容和高ESD浪涌保护特性，使其成为保护手机、无线系统和通信设备的理想选择。
品牌名称: Slkor(萨科微)
商品型号: GBLC24CB
商品编号: C49309279
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.031767克(g)

商品参数

商品概述

GBLC24CB是一款24V双向瞬态电压抑制（TVS）二极管，采用领先的单晶硅技术，响应时间快，静电放电（ESD）钳位电压低，是保护电压敏感高速数据线的理想选择。GBLC24CB电容极低，典型值为0.6pF，符合IEC61000 - 4 - 2（ESD）标准，空气放电和接触放电均可达±30kV。它采用无铅SOD - 323封装。其尺寸小、电容低且具有高ESD浪涌保护能力，使得GBLC24CB成为保护手机、无线系统和通信设备的理想之选。

商品特性

工作电压：24V
超低电容：0.6pF
低泄漏电流：纳安级
IEC 61000 - 4 - 2（ESD空气放电）：±30kV
IEC 61000 - 4 - 2（ESD接触放电）：±30kV
IEC61000 - 4 - 5（雷电8/20μS）：8.0A
IEC61000 - 4 - 4（电快速瞬变脉冲群5/50nS）：40A

应用领域

高速数据线
智能手机
USB端口
无线系统
以太网10/100/1000 Base T

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	24V
	钳位电压	45V
	峰值脉冲电流(Ipp)	8A@8/20us
	峰值脉冲功率(Ppp)	400W@8/20us

	属性	参数值
	击穿电压	29V
	反向电流(Ir)	100nA
	工作温度	-40℃~+125℃
	Cj-结电容	0.55pF；0.45pF
