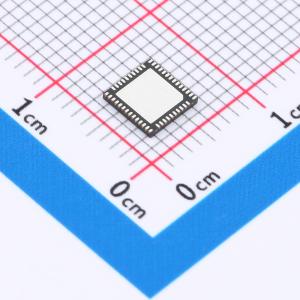

温馨提醒：图片仅供参考，商品以实物为准
PL62005
升降压型 20A 3.2V~32V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款高效、同步双向降压/升压充电器，集成了快速充电协议。它是一个全面且灵活的降压/升压充电器平台，专为大多数带有Type-C端口和PD协议的快速充电应用而设计。提供I²C接口与MCU通信，为电池和总线端子提供高电压检测，为电池电流、总线电流和多达4个USB端口电流提供精确的轨到轨电流检测。还为所有USB端口的CC1、CC2、DP、DM通信信号提供高电压阻断。可与通用MCU配合使用，为各种快速充电应用（如移动电源、电池组或便携式能量立方等）提供完整、强大且灵活的降压/升压充电系统。 在充电模式下，它以降压模式运行以给电池充电，支持涓流充电、恒流（CC）充电和恒压（CV）充电管理
- 品牌名称
- POWLICON(宝砾微)
- 商品型号
- PL62005
- 商品编号
- C49309269
- 商品封装
- QFN-48L(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.0956克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 3.2V~32V | |
| 输出电压 | 2V~30V | |
| 输出电流 | 20A | |
| 开关频率 | 300kHz；150kHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 3 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | 90uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；线缆补偿；内置LDO稳压器；过流保护；可调限流 |
商品概述
PL62005是一款高效率、同步双向降压/升压充电器，集成了多种快速充电协议。它是一个全面且灵活的降压/升压充电器平台，专为大多数配备Type-C端口和PD协议的快速充电应用而设计。该器件提供I²C接口与微控制器通信，提供电池和总线端子的高压检测，以及电池电流、总线电流和最多4个USB端口电流的精确轨到轨电流检测。它还为所有USB端口的CC1、CC2、DP、DM通信信号提供高压阻断功能。PL62005可与通用微控制器配合工作，为各种快速充电应用（如移动电源、电池组或便携式能量立方体等）提供一个完整、强大且灵活的降压/升压充电系统。 在充电模式下，它工作在降压模式为电池充电。PL62005支持涓流充电、恒流充电和恒压充电管理。充电电流和充电电压可通过两个12位数模转换器进行编程。 PL62005具备I²C接口，因此用户可以轻松控制充电/放电模式，并通过I²C编程充电电流、充电电压、输出电压和输出电流限制。它还能监测最多四个USB端口的状态，并提供四个N沟道MOSFET栅极驱动器以独立控制电源路径。用户还可以使用I²C来监测DC-DC转换器乃至整个系统的状态。 PL62005还提供了一个VMONP引脚，微控制器可通过该引脚实时监测总线电压、电池电压、总线电流、电池电流以及每个端口的电流。所有这些特性简化了系统设计，并降低了任何充电系统的物料清单成本。 PL62005支持欠压保护、过压保护、过流保护、短路保护和过温保护，以确保系统在不同异常条件下的安全。
商品特性
- 集成PD3.0、QC3.0、AFC、SCP、FCP、BC1.2协议的双向降压充电和升压放电
- 支持PD3.0的源角色、受电角色和双角色端口
- 充电管理，包括涓流充电、恒流充电、恒压充电和充电终止功能
- 宽总线电压工作范围，最高达32V
- 支持最多4个端口（C1端口、C2端口、B端口、A端口）的插入和拔出检测
- 支持每个端口的过流、过压保护
- 单节电池充电管理
- 支持4.2V和3.5V电池充电
- 可编程开关频率150kHz和300kHz
- 12位数模转换器确保可编程电流限制，步进为10mA
- 12位数模转换器确保可编程输出电压，步进为5mV
- 可编程线缆压降补偿
- 集成最多五个USB端口的N沟道MOSFET栅极驱动器
- 通过VMONP引脚检测电池电压、总线电压和所有端口电压
- 通过VMONP引脚检测电池电流、总线电流和所有端口电流
- 片上降压/升压控制器具备全面的保护特性
- 当总线电压接近电池电压时支持直通操作
- 提供I²C接口与微控制器通信
- QFN5×5-48封装
应用领域
- 移动电源
- 电池组
- 锂离子电池充电器
- 便携设备
- 通用快速充电
- 智能USB插座
