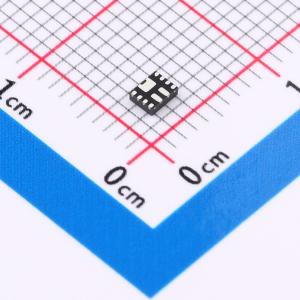

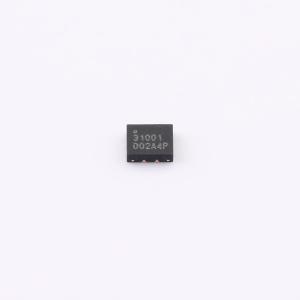

PL31001
升压型 10A 2.7V~12V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款16V同步升压转换器，集成了两个低Rdson电阻功率FET：一个12mΩ开关FET和一个15mΩ整流FET。该设备为便携式设备提供了高效、小尺寸的电源解决方案。使用自适应恒定关断时间峰值电流模式控制，具有有助于提高轻载效率的内部功能。当输出电流较低时，将进入DCM模式。包括可配置功能，如可编程逐周期电流限制和可编程开关频率功能。PWM模式下的开关频率可在200kHz至2.2MHz之间调节。还实现了内置4ms软启动功能和可调峰值开关电流限制功能。此外，该设备提供逐周期过流保护和热关断保护。
- 品牌名称
- POWLICON(宝砾微)
- 商品型号
- PL31001
- 商品编号
- C49309266
- 商品封装
- VQFN-11(2x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.7V~12V | |
| 输出电压 | 4.5V~16V | |
| 输出电流 | 10A | |
| 开关频率 | 0kHz~2.2MHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 90uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；外部补偿；逐波限流；可调限流；打嗝限流 |
商品概述
PL31001 是一款 16V 同步升压转换器，集成了一个 12mΩ 的开关场效应晶体管和一个 15mΩ 的整流场效应晶体管。该器件为便携式设备提供了高效率、小尺寸的电源解决方案。PL31001 采用自适应恒定关断时间峰值电流模式控制，并具备提升轻载效率的内部特性，在输出电流较低时会进入断续导通模式。其可配置功能包括可编程的逐周期电流限制和可编程开关频率，脉宽调制模式下的开关频率可在 200kHz 至 2.2MHz 范围内调节。PL31001 还内置了 4ms 软启动功能和可调峰值开关电流限制功能。此外，该器件提供逐周期过流保护和热关断保护。
商品特性
- 输入电压范围：2.7V 至 12V
- 输出电压范围：4.5V 至 13.5V
- 效率高达 97%（VIN = 7.2 V， VOUT = 12 V， IOUT = 2 A）
- 集成 12mΩ 开关场效应晶体管和 15mΩ 整流场效应晶体管
- 可调开关频率高达 2.2MHz
- 电阻可编程峰值电流限制高达 10A，适用于高脉冲电流
- 内置 4ms 软启动时间
- 轻载下工作在断续导通模式
- 输入欠压锁定
- 过温保护
- 2.0mm×2.5mm VQFN 封装
应用领域
- 便携式销售终端
- 蓝牙音箱
- 电子烟
- Thunderbolt 接口
- USB Type-C 电力传输
