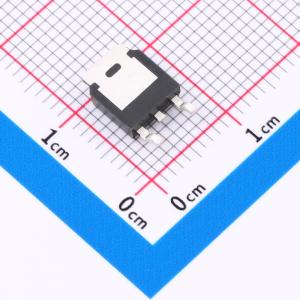

JTD78M09
9V 1A 40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 耐压50V，输出9V，1A
- 品牌名称
- JTD(晶泰达)
- 商品型号
- JTD78M09
- 商品编号
- C49308273
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.46444克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 40V | |
| 输出电压 | 9V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 78dB@(100Hz) | |
| 压差 | 1.75V@(500mA)；2.1V@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2.3mA | |
| 噪声 | 40uV | |
| 功能特性 | 热关断；过流保护；输入过压保护 | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
78MXX是一款固定输出的线性三端稳压器，具有宽的输入电压范围。其内部集成了基准电压电路、过压保护、过流保护和过温保护电路，确保了工作的可靠性。输出级具有较低的输出阻抗，能够提供高达1A的输出电流。该芯片静态电流较低，采用TO-252-3封装。
商品特性
- 采用50V工艺平台制造
- 提供固定的5V、9V、12V、15V输出电压选项
- 宽输入电压范围：7V至40V；耐压50V
- 低静态工作电流：典型值为2.3mA（在10V输入条件下）
- 在全电压、全电流、全温度范围内输出电压精度为±5%
- 稳定的输出电流可达1A
- 内置过温、过压和过流保护
应用领域
- 仪器仪表
- 主板电源
- 多路电源系统
- 设备电源模块
