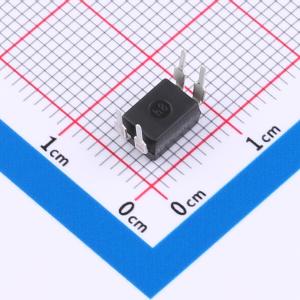

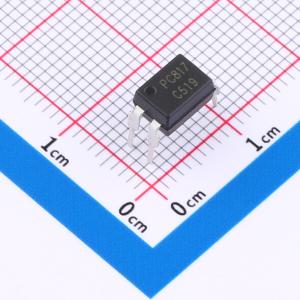

JTDPC817CD
由红外发光二极管和光电晶体管组成的光电耦合器，可实现电气隔离和信号传输
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 由一个红外发光二极管和一个光电晶体管组成；光耦器件可实现不同电路之间的电气隔离和信号传输
- 品牌名称
- JTD(晶泰达)
- 商品型号
- JTDPC817CD
- 商品编号
- C49308277
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.4716克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
JTDPC817CD 光耦由一只红外发光二极管和一只光电晶体管组成。该器件能够实现不同电路之间的电气隔离和信号传输，产品广泛应用于电源设备，例如手机充电器、家电产品电源供应器等。
商品特性
- 电流转换比 (CTR): 50% ~ 600% @IF=5mA, VCE=5V
- 输入-输出隔离电压高 (Viso=5,000Vrms)
- 爬电距离 >7.62mm
- 工作温度最高可达 +110°C
- 集电极-发射极击穿电压 BVCEO ≥ 80V
