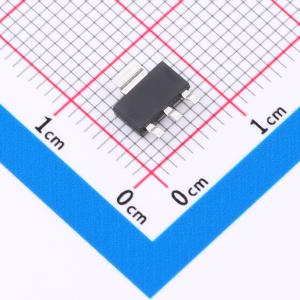

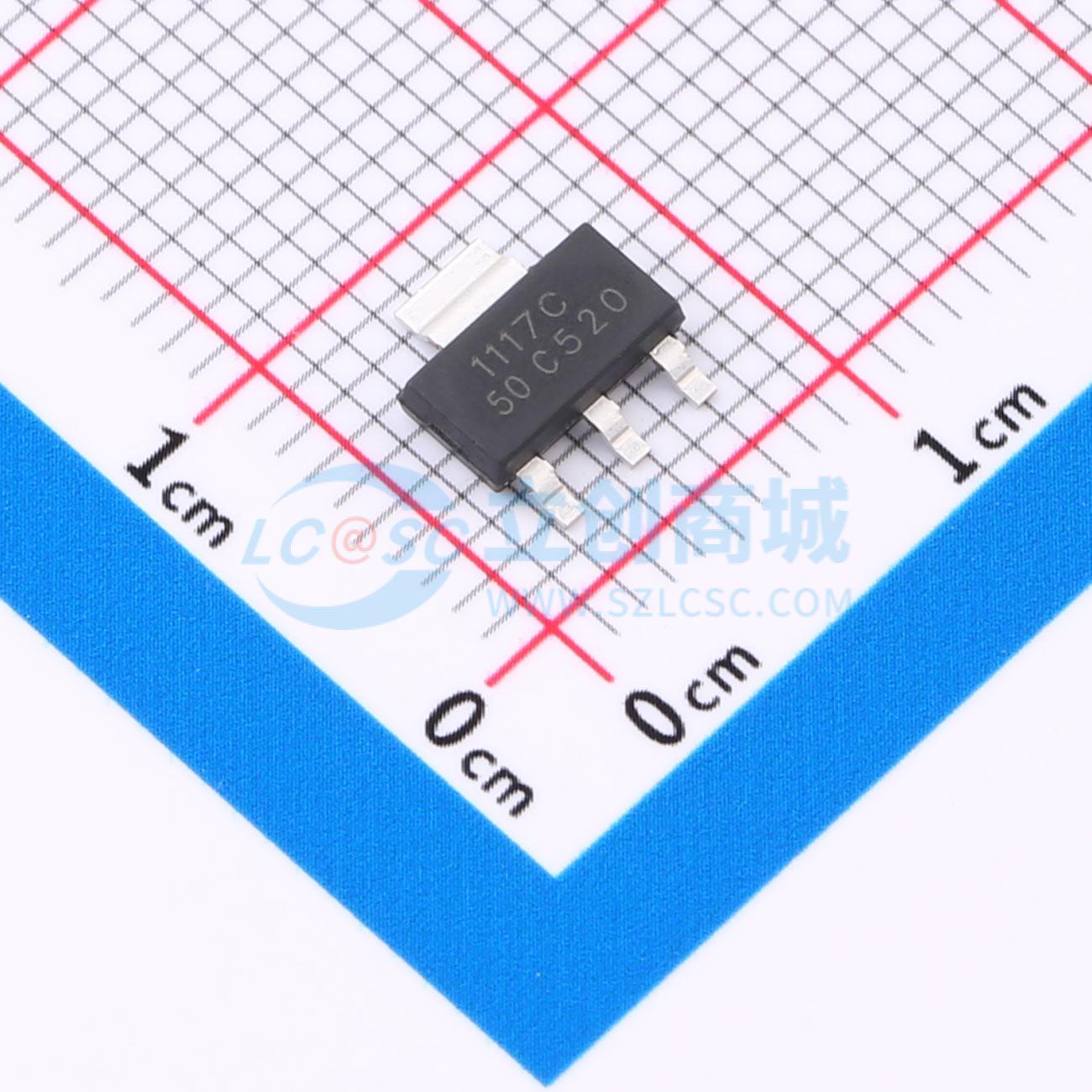

JTD1117C(1A)-5.0V
5V 1A 15V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 耐压18V，输出5V，1A
- 品牌名称
- JTD(晶泰达)
- 商品型号
- JTD1117C(1A)-5.0V
- 商品编号
- C49308279
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.2422克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 15V | |
| 输出电压 | 5V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 1.3V@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 5mA | |
| 噪声 | - | |
| 功能特性 | 热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
1117C是一系列低压差三端稳压器，在1A负载电流下压差为1.3V。其待机电流极低，仅为2mA。除固定输出电压版本（提供1.2V、1.8V、2.5V、2.85V、3.3V和5V）外，还提供可调版本，仅需两个外部电阻即可提供1.25V至12V的输出电压。该系列具备热关断功能，以确保芯片和电源系统的稳定性，并采用修调技术保证输出电压精度在2%以内。其他精度等级（如1%）可按需定制。1117C提供SOT-223和TO-252封装。
商品特性
- 最大输出电流为1A
- 工作输入电压范围：最高15V
- 线性调整率：0.03%/V（典型值）
- 待机电流：2mA（典型值）
- 负载调整率：0.2%/A（典型值）
- 环境温度：-40℃ ~ 125℃
应用领域
- 计算机主板电源管理
- 显卡电源管理
- LCD显示器
- LCD电视
- DVD解码板
