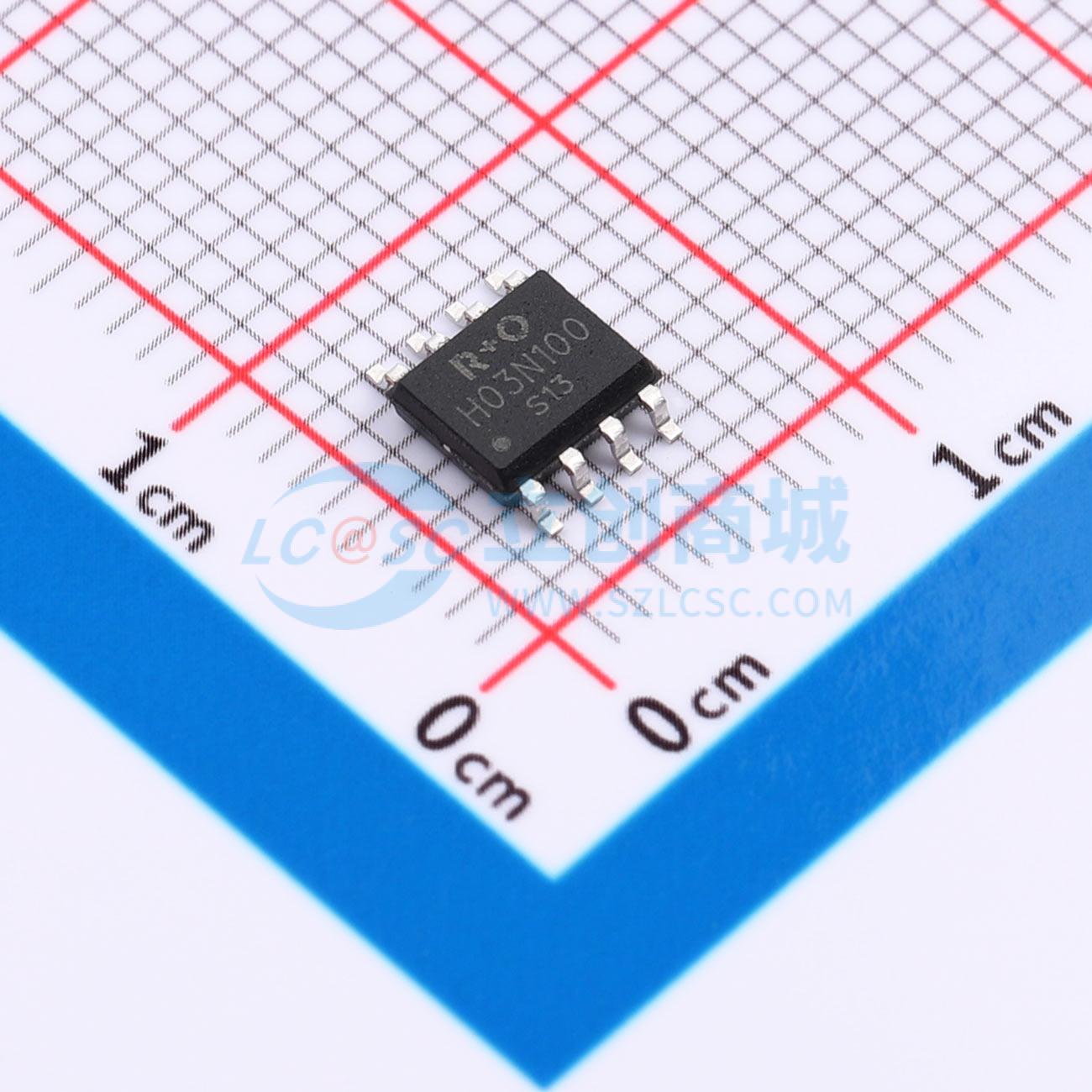

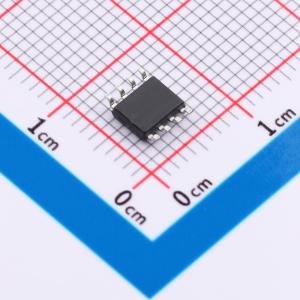

温馨提醒：图片仅供参考，商品以实物为准
HP803N100S
N沟道MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：VDS = 30V。 I₀ = 15A。 RDS(on) @ VGS = 10V < 8mΩ。 RDS(on) @ VGS = 4.5V < 12mΩ。 低栅极电荷和导通电阻。 快速开关速度。应用：DC/DC转换器。 硬开关和高频电路
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- HP803N100S
- 商品编号
- C49256771
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.173181克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 6mΩ@10V | |
| 耗散功率(Pd) | 2.1W | |
| 阈值电压(Vgs(th)) | 1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 30.3nC@10V | |
| 输入电容(Ciss) | 1.497nF | |
| 反向传输电容(Crss) | 158pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 210pF |
商品特性
- 漏源电压(VDS) = 30 V
- 漏极电流(ID) = 15 A
- 栅源电压(VGS) = 10 V时,导通电阻(RDS(on)) < 8 mΩ
- 栅源电压(VGS) = 4.5 V时,导通电阻(RDS(on)) < 12 mΩ
- 低栅极电荷和导通电阻
- 快速开关速度
- 改善的dv/dt能力,高耐用性
应用领域
-直流-直流转换器-硬开关和高频电路-不间断电源
