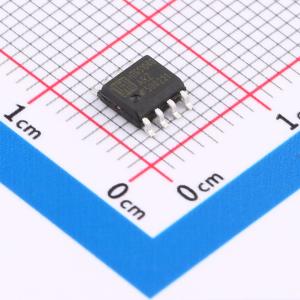

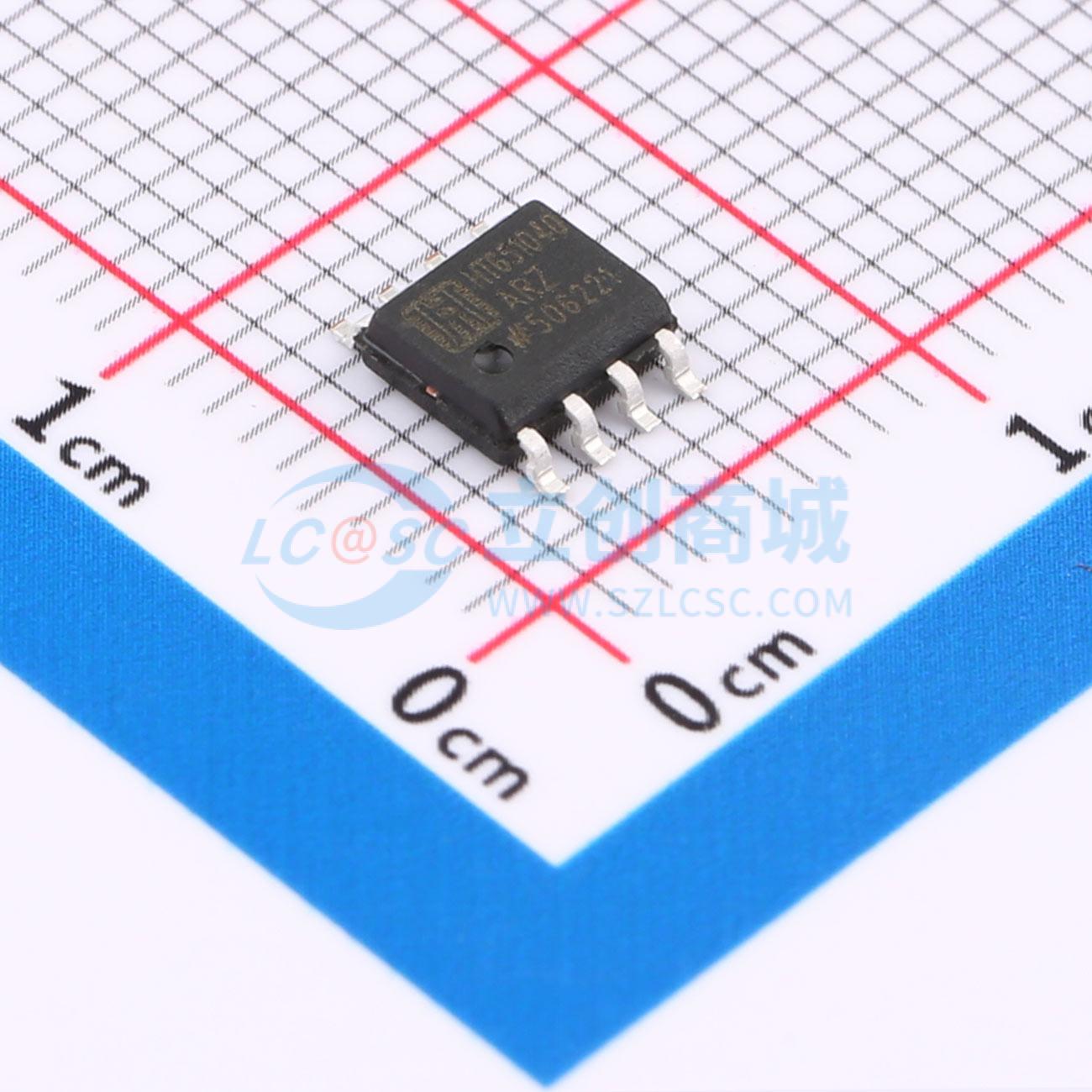

温馨提醒：图片仅供参考，商品以实物为准
HT651040ARZ
低功耗CAN收发器，具备总线唤醒功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 低功耗EMC优化后的高速CAN收发器
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT651040ARZ
- 商品编号
- C49253832
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.124克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN收发器 | |
| 数据速率 | 1Mbps | |
| 工作电压 | 4.75V~5.25V | |
| 工作电流 | 70mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃ | |
| 通道数 | - | |
| 静态电流 | 12uA | |
| 功能特性 | 唤醒功能；热关断保护；ESD保护；TXD占优超时；低功耗模式；总线故障保护 |
商品概述
HT651040 符合或超越 ISO 11898 标准的规定，适用于采用控制器局域网(CAN)的应用。作为 CAN 收发器，这些器件为 CAN 控制器提供差分发送和接收能力，信令速率高达 1 Mbps。该器件专为在特别恶劣的环境下运行而设计，具有总线引脚和分离引脚上 ±12kV 的 ESD 保护、-27V 至 40V 的错接、过压和接地丢失保护、过温关断、-12V 至 12V 的共模范围，并且能够承受根据 ISO 7637 标准从 -200V 至 200V 的电压瞬变。 STB 输入（引脚 8）用于选择两种不同的工作模式：高速模式或低功耗模式。通过将 STB 接地可选择高速工作模式。如果向 HT651040 的 STB 引脚施加高逻辑电平，器件将进入低功耗总线监控待机模式。当 HT651040 处于低功耗总线监控待机模式时，总线上大于 5μs 的显性位会通过总线监控电路传递至接收器输出。然后，本地协议控制器可在需要向总线发送数据时重新激活该器件。 HT651040 中的显性超时电路可防止驱动器在硬件或软件故障期间阻塞网络通信。该超时电路由 TXD（引脚 1）上的下降沿触发。如果在电路超时周期结束前未检测到上升沿，则驱动器被禁用。随后，TXD 上的下一个上升沿将使电路复位。 HT651040 上的 SPLIT 输出（引脚 5）可用作分离终端网络的 Vcc/2 共模总线电压偏置。HT651040 的工作温度范围为 -40°C 至 125°C。
商品特性
- 改进型 TJA1040 直接替换器件
- ±12 kV ESD 保护
- 具有总线唤醒功能的低电流待机模式：典型值 5μA
- -27V 至 40V 的总线故障保护
- 坚固的分离引脚总线稳定性
- 显性超时功能
- 上电/掉电无毛刺的总线输入和输出
- 高输入阻抗，低 Vcc
- 电源循环期间输出单调
应用领域
- 电池供电应用
- 手持式诊断设备
- 医疗扫描与成像
- 暖通空调系统
- 安防系统
- 电信基站状态与控制
- SAE J1939 标准数据总线接口
- NMEA 2000 标准数据总线接口
- ISO 11783 标准数据总线接口
- 工业自动化
