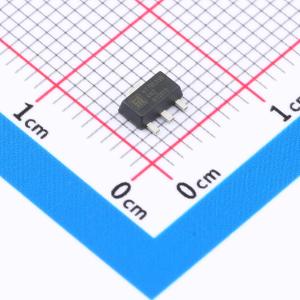

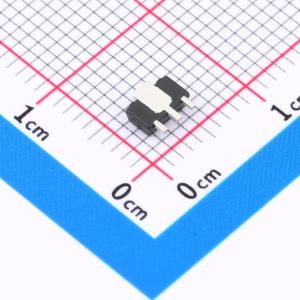

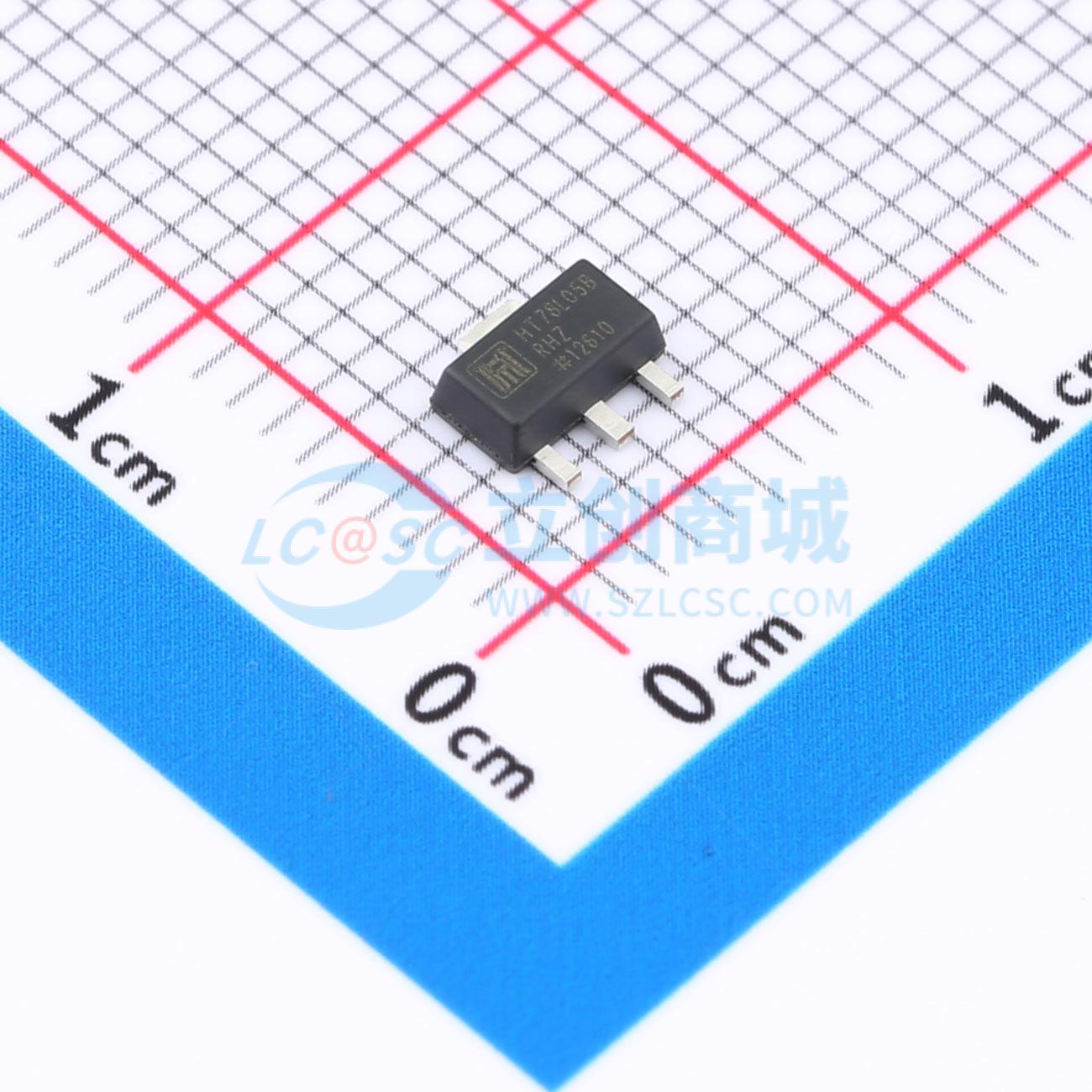

HT78L05BRHZ
5V 100mA 30V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 30V/100mA 正电压稳压器
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT78L05BRHZ
- 商品编号
- C49253835
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.1481克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 30V | |
| 输出电压 | 5V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | 84dB@(120Hz) | |
| 压差 | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 300uA | |
| 噪声 | 32uV | |
| 功能特性 | 短路保护；热关断；过流保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
HT78L05是一款三端正压稳压器，提供5V固定输出电压，适用于广泛的应用场景。作为齐纳二极管与电阻组合的替代方案，它通常能将有效输出阻抗改善两个数量级，并降低静态电流。该器件提供塑料TO-92、SOP8e-3和SOP8封装。在配备足够散热片的情况下，稳压器可提供100mA输出电流。其内置限流功能可将峰值输出电流限制在安全值内。
商品特性
- 输入电压范围高达30V
- 在整个温度范围内输出电压容差为±5%
- 输出电流为100mA
- 输出晶体管安全工作区保护
- 内部热过载保护
- 内部短路电流限制
- 提供TO-92、SOT-893、XDFN4、SOP8薄型封装
应用领域
- 电池充电器
- 便携式仪器
- LED照明
- 低功率电源
