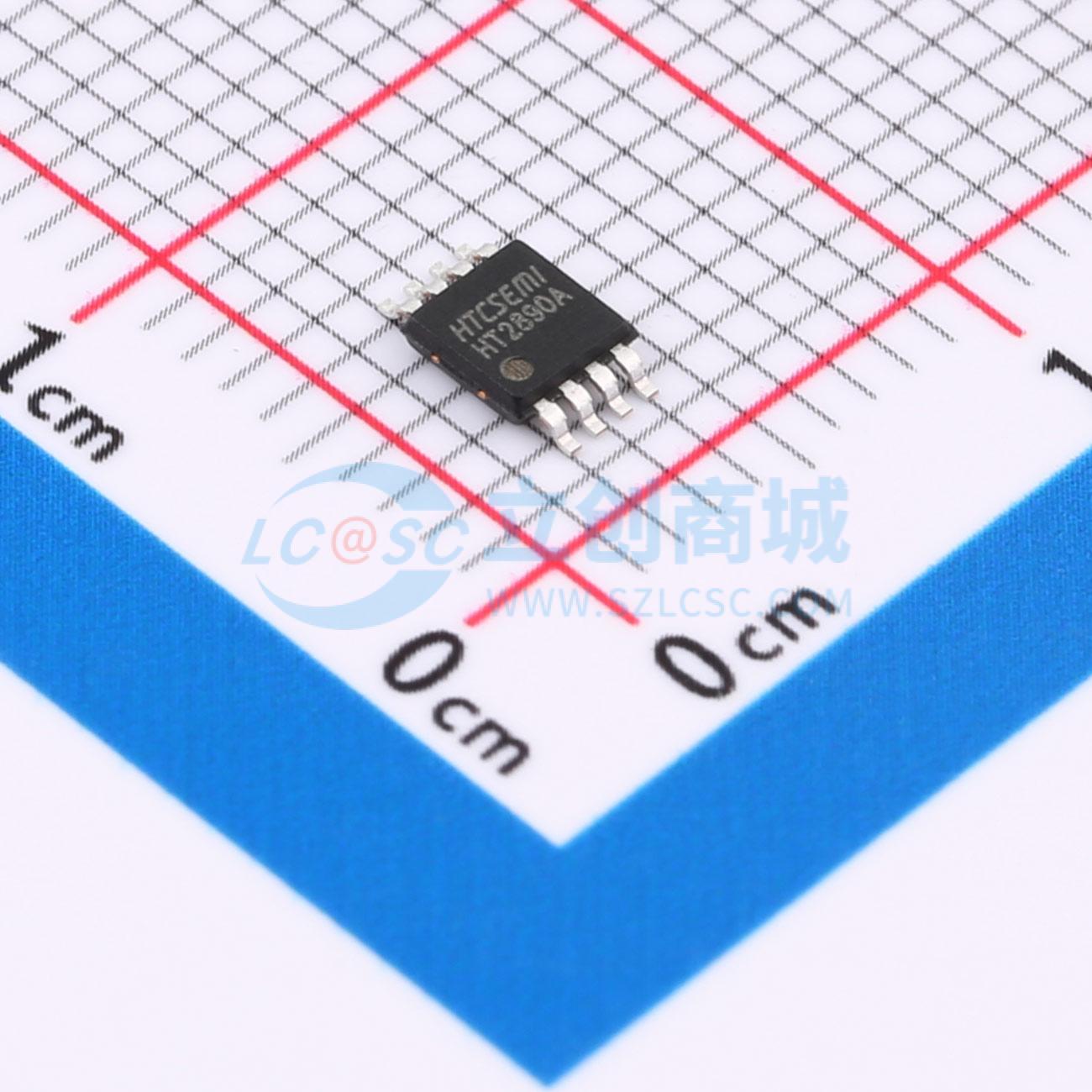

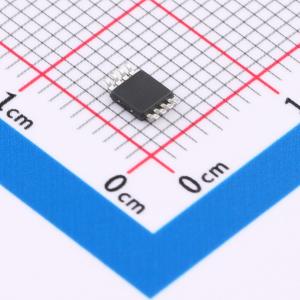

温馨提醒：图片仅供参考，商品以实物为准
HT2890ARMZ
1.0W音频功率放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 音频功率放大器
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT2890ARMZ
- 商品编号
- C49253840
- 商品封装
- MOP-8
- 包装方式
- 编带
- 商品毛重
- 0.0598克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 1.0Wx1@8Ω；0.32Wx1@4Ω | |
| 总谐波失真+噪声(THD+N) | - | |
| 静态电流(Iq) | 1.7mA | |
| 信噪比 | 77dB；84dB |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 64dB | |
| 效率 | 63%；48% | |
| 输入通道数 | 1对差分输入 | |
| 功能特性 | 自动静音/免噪音开关；使能/关断功能 | |
| 工作电压 | 2.2V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
HT2890是一款专为便携式通信设备应用（例如手机应用）设计的音频功率放大器。该器件能够在5.0V电源供电下向8.0Ω BTL负载提供1.0W连续平均功率，在2.6V电源供电下向4.0Ω BTL负载提供320mW功率。HT2890在提供高质量音频的同时，仅需极少的外部元件和极低的功耗。它具备低功耗关断模式，通过将SHUTDOWN引脚驱动为逻辑低电平即可实现。HT2890内置防止在开启和关闭转换期间产生“爆音与咔嗒声”噪声的电路。为了获得最大的灵活性，HT2890提供了外部可配置的增益（通过电阻）以及外部可配置的开启时间（通过旁路电容）。得益于其优异的电源抑制比，它可以直接连接到电池，从而省去低压差线性稳压器的使用。该器件提供9引脚Flip-Chip CSP（标准锡铅和无铅版本）和Micro8封装。
商品特性
- 在5.0V电源供电下，可向8.0Ω BTL负载提供1.0W功率
- 优异的电源抑制比：可直接连接至电池
- “爆音与咔嗒声”噪声抑制电路
- 超低电流关断模式
- 2.2V ~ 5.5V工作电压范围
- 外部增益配置能力
- 外部开启时间配置能力
- 高达1.0nF的容性负载驱动能力
- 热过载保护电路
- 提供符合AEC-Q100标准的型号
- 提供无铅封装
- 前缀为NCV的型号适用于需要现场和控制变更的汽车及其他应用
应用领域
- 便携式电子设备
- 个人数字助理
- 无线电话
