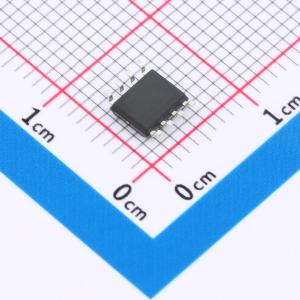

温馨提醒：图片仅供参考，商品以实物为准
AD8552ARZ-HXY
零漂移、微功耗1.5MHz、RRIO运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该精密运放为双路放大器，每路具备1.5MHz的增益带宽积，适用于需要高精度信号处理的应用场景。器件具有极低的输入偏置电流（70pA）和输入失调电压（2µV），有效减少信号失真和误差积累。其性能特点使其适用于传感器接口、数据采集系统、医疗仪器以及便携式测量设备等对精度和稳定性有较高要求的电子系统中。
- 商品型号
- AD8552ARZ-HXY
- 商品编号
- C49247402
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.12551克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | 1V~2.75V；-2.75V~-1V | |
| 输入失调电压(Vos) | 2uV | |
| 输入失调电压温漂(Vos TC) | 5nV/℃ | |
| 增益带宽积(GBW) | 1.5MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 1.2V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 126dB | |
| 输入电压噪声密度(eN) | 19nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 70pA | |
| 静态电流(Iq) | 125uA | |
| 输出电流 | 40mA | |
| 输入失调电流(Ios) | 100pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | EMI滤波/RF抑制；ESD保护；内置补偿；零漂移/自动稳零 |
商品概述
AD8552ARZ系列放大器采用专利的快速阶跃响应斩波稳定技术，提供输入偏移电压校正，实现极低的偏移和漂移。该方法持续测量并补偿输入偏移，消除了随时间、温度变化的漂移以及1/f噪声的影响。这一设计突破使得器件能够同时具备1.5 MHz的增益带宽积和1.2 V/μs的高压摆率，而静态电流仅为125 μA。这些器件单位增益稳定，并具有良好的电源抑制比和共模抑制比。该系列非常适合需要精确放大低电平信号的应用，这些应用无法容忍误差源，甚至需要高带宽和快速瞬态响应。轨到轨的输入和输出摆幅使得高侧和低侧检测都变得容易。该系列可在低至1.8 V的单电源电压下工作，适用于双电池应用。AD8552ARZ运算放大器增强了电磁干扰防护，以最小化来自外部源的电磁干扰，并具有高静电放电保护（5-kV HBM）。所有型号均规定在-40 ℃ ~ +125 ℃的扩展工业温度范围内工作。
商品特性
- 高直流精度：最大偏移电压为±8 μV，最大漂移为±40 nV/℃；最小开环增益为112 dB（VDD = 5.5V）；最小电源抑制比为112 dB（VDD = 5.5V）；最小共模抑制比为112 dB（VDD = 5.5V）；典型输入电压噪声为0.45 μVₚ₋ₚ（f = 0.1 ~ 10 Hz）
- 1.5 MHz带宽和1.2 V/μs压摆率
- 1V阶跃信号下达到0.1%精度的建立时间：1.2 μs
- 达到0.1%精度的过载恢复时间：35 μs
- 微功耗：每个放大器125 μA，宽电源电压范围：1.8 V ~ 5.5 V
- 工作温度范围：-40℃ ~ +125℃
应用领域
- 精密电流检测
- 电阻热检测器
- 温度/位置/压力传感器
- 医疗设备
- 电子秤
