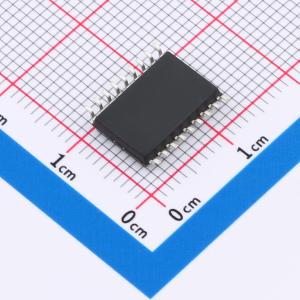

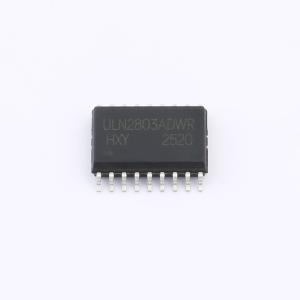

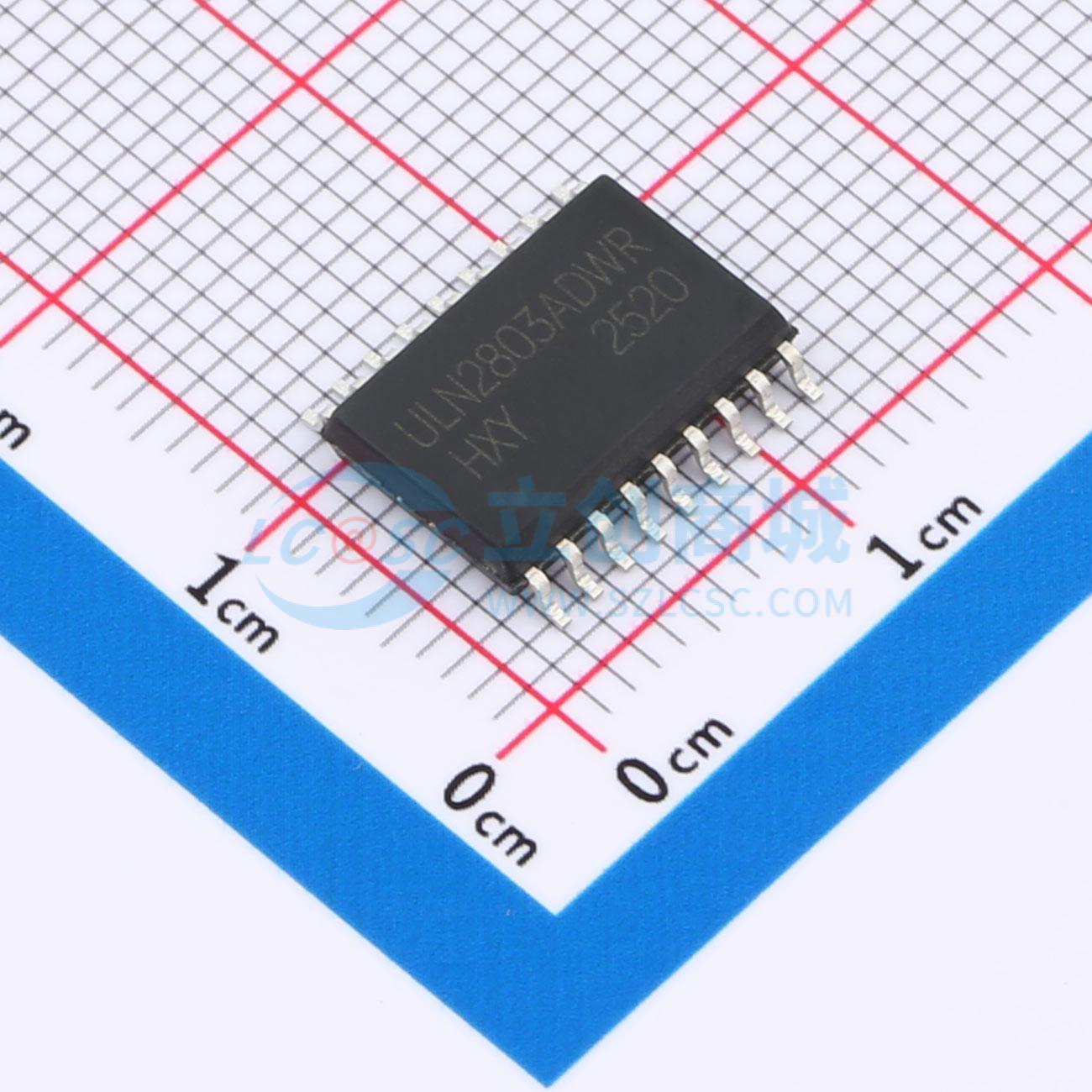

ULN2803ADWR-HXY
达林顿晶体管阵列
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该达林顿晶体管阵列是一款集成八路独立达林顿对管的功率放大器件，适用于高增益、高电流驱动场景。每通道集电极与发射极之间的最大击穿电压为50V，允许通过的最大集电极电流为500mA，具备较强的负载驱动能力。输入端可承受最高30V电压，增强了信号适配性。该器件广泛用于自动化控制、智能家电、仪器仪表及通信设备中，实现弱电信号对强电负载的有效控制。
- 商品型号
- ULN2803ADWR-HXY
- 商品编号
- C49247413
- 商品封装
- SOP-18
- 包装方式
- 编带
- 商品毛重
- 0.646939克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 八路 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V | |
| 工作温度 | -20℃~+80℃ | |
| 集电极漏电流(Icex) | 50uA |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1.5V | |
| 输入电流(on) | 1.15mA | |
| 输入电流(off) | 100uA | |
| 正向压降(Vf) | 1.5V | |
| 反向电流(Ir) | 50uA | |
| 输入电容(Ci) | 15pF | |
| 类型 | BJT |
商品概述
ULN2803ADWR 器件是一款 50 V、500 mA 的达林顿晶体管阵列。该器件由八个 NPN 达林顿对组成，其特点是具有带共阴极钳位二极管的高压输出，用于切换感性负载。每个达林顿对的集电极电流额定值为 500 mA。达林顿对可以并联连接，以获得更高的电流能力。应用包括继电器驱动器、锤式驱动器、灯驱动器、显示驱动器（LED 和气体放电）、线路驱动器和逻辑缓冲器。ULN2803ADWR 器件为每个达林顿对配备了一个 2.7 kΩ 的串联基极电阻，可直接与 TTL 或 5 V CMOS 器件配合使用。
商品特性
- 500 mA 额定集电极电流（单输出）
- 高压输出：50 V
- 输出钳位二极管
- 输入与各种类型的逻辑兼容
应用领域
继电器驱动器、锤式驱动器、灯驱动器、显示驱动器（LED 和气体放电）、线路驱动器和逻辑缓冲器
