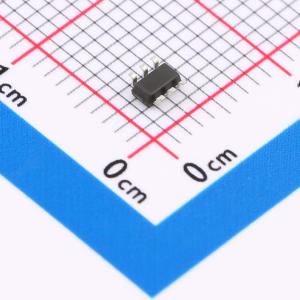

温馨提醒：图片仅供参考，商品以实物为准
BA6208S-HXY
双向马达驱动电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该有刷直流电机驱动芯片工作电压范围为4.5V至18V，支持宽电压输入，适应多种电池或直流电源供电场景。芯片可提供最高500mA的峰值输出电流，满足小型电机短时高负载需求，同时具备低至0.4mA的待机电流，有效延长设备续航时间。适用于便携式电动工具、智能家电、遥控装置及微型机器人等应用场景，集成度高且功耗低，有助于简化电路设计并提升系统能效。
- 商品型号
- BA6208S-HXY
- 商品编号
- C49247410
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.029195克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | - | |
| H桥数量 | - | |
| 输出电流 | 200mA | |
| 峰值电流 | - | |
| 工作电压 | 4.5V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | - | |
| 静态电流(Iq) | 400uA | |
| 工作温度 | -20℃~+60℃ | |
| 功能特性 | 主动制动功能 |
商品概述
BA6208S是一款单片双向电机驱动集成电路，能够通过TTL电平逻辑信号控制磁带录音机及其他电子设备中的双向电机。该电路包含逻辑控制部分和功率输出部分。逻辑部分负责控制电机的正转、反转及制动，功率输出部分则根据逻辑指令提供典型值为100mA的驱动电流。该器件采用SOT-23-6L封装。
商品特性
- 内置电机驱动功率晶体管（典型值100mA）
- 可施加制动以强制电机停止（输入A和B均为高电平时）
- 内置保护二极管，用于吸收浪涌电流
- 当输入A和B均为低电平时，待机电流极低
- 工作电源电压范围宽，为4.5V ~ 18.0V
- 可直接由TTL逻辑信号控制
应用领域
- 磁带录音机双向电机
- 其他电子设备双向电机
