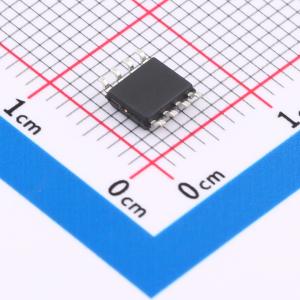

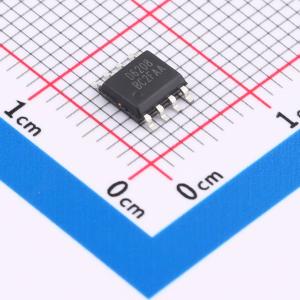

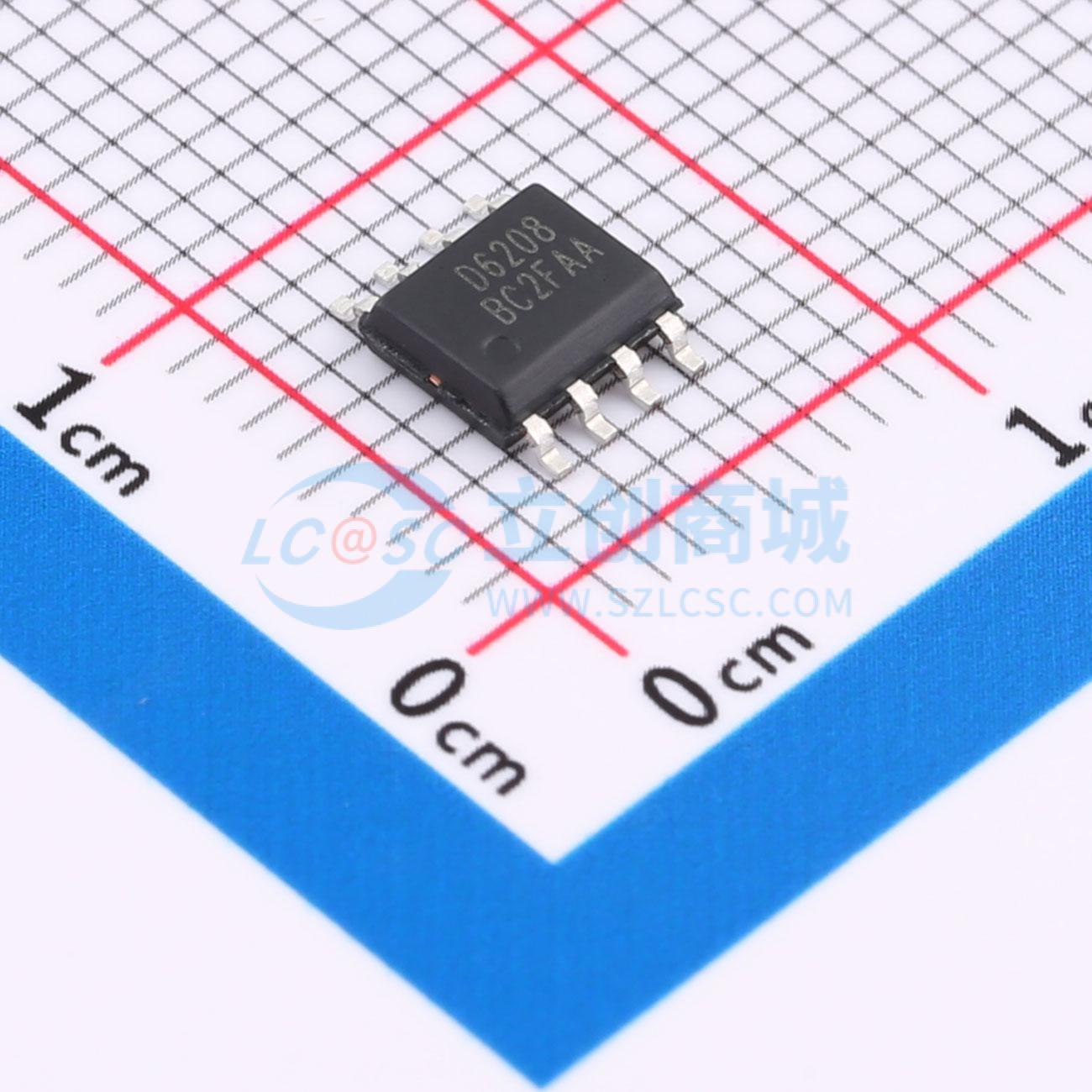

BA6208F-HXY
双向马达驱动电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该有刷直流电机驱动芯片工作电压范围为4.5V至18V，适用于多种电源配置，具备良好的电压适应性。其峰值输出电流可达500mA，能够为中小型直流电机提供稳定动力支持。芯片设计注重能效表现，待机电流低至0.4mA，有助于降低系统功耗，延长设备续航时间。该器件广泛应用于便携式电子产品、智能家居设备、电动玩具及其他低功耗机电控制系统中，适合对空间与能耗要求较高的应用场景。
- 商品型号
- BA6208F-HXY
- 商品编号
- C49247411
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.116162克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | - | |
| H桥数量 | - | |
| 输出电流 | 200mA | |
| 峰值电流 | - | |
| 工作电压 | 4.5V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | - | |
| 静态电流(Iq) | 400uA | |
| 工作温度 | -20℃~+60℃ | |
| 功能特性 | 主动制动功能 |
商品概述
BA6208F是一款单片双向马达驱动集成电路，可通过TTL电平逻辑信号控制卡式录音机及其他电子设备中的双向马达。该器件包含逻辑控制部分和功率输出部分，逻辑部分负责控制马达的正转、反转及制动，功率输出部分可根据逻辑控制提供典型值为100mA的驱动电流。该电路采用SOP-8封装。
商品特性
- 内置马达驱动功率晶体管（典型值100mA）
- 可施加制动以强制马达停止（输入A和B均为高电平时）
- 内置保护二极管，用于吸收冲击电流
- 当输入A和B均为低电平时，待机电流极低
- 工作电源电压范围宽（4.5V~18.0V）
- 可直接由TTL逻辑信号控制
应用领域
- 卡式录音机双向马达
- 其他电子设备中的双向马达
