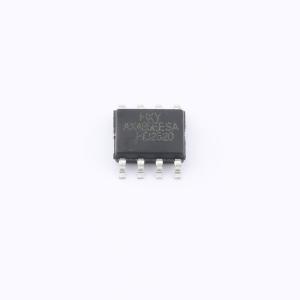

MAX485EESA+T-HXY
10Mbps通信收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该RS-485/RS-422芯片为一款高性能收发器，内置1个驱动器和1个接收器，适用于半双工或全双工通信场景。器件支持宽电压范围供电，工作电压为3V至5.5V，适应多种电源环境。芯片具备较强的抗干扰能力，可确保数据在复杂电磁环境中稳定传输。典型应用包括智能仪表、安防系统、楼宇自动化及远程数据采集等需要长距离、高可靠串行通信的场合。
- 商品型号
- MAX485EESA+T-HXY
- 商品编号
- C49247412
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.12551克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~5.5V | |
| 数据速率 | 10Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 300uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | 热插拔保护；Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式 |
商品概述
MAX485EESA+T是一款工作电压为3V至5.5V、具备±15kV抗静电能力的低速限差分收发器，可为半双工应用提供完整的RS485兼容性。每个部分包含一个驱动器和接收器，设计用于在扩展的共模电压范围（-7V至+12V）内进行数据传输。它能够以高达10Mbps的速率有效传输数据。驱动器具有短路电流限制功能，并通过热关断电路防止过大的功耗，该电路会将驱动器输出置于高阻态。接收器输入具有故障安全特性，当输入开路、短路或驱动器关闭但未驱动时，保证输出逻辑高电平。两个组件均具有上电/掉电模式，且驱动器输出无故障，允许收发器实时插入或从总线移除。CMOS设计旨在显著降低功耗，同时不牺牲过载或ESD防护能力。典型情况下，工作时的静态电流仅为300uA，关断模式下为1uA。
商品特性
- 高通信速率，10Mbps，3.0V ~ 5.5V电源供电
- 高ESD保护
- 低功耗，关断模式下低至1uA
- 输入电压范围：-7V至+12V（共模）
- 总线最多可连接256个节点
- 热关断保护功能
- 驱动器过载保护功能
- 完全故障安全（开路、短路等）
应用领域
- 电力通信
- 集成数字网络
- 工业控制局域网
- 电力测量
- 工厂自动化与控制
