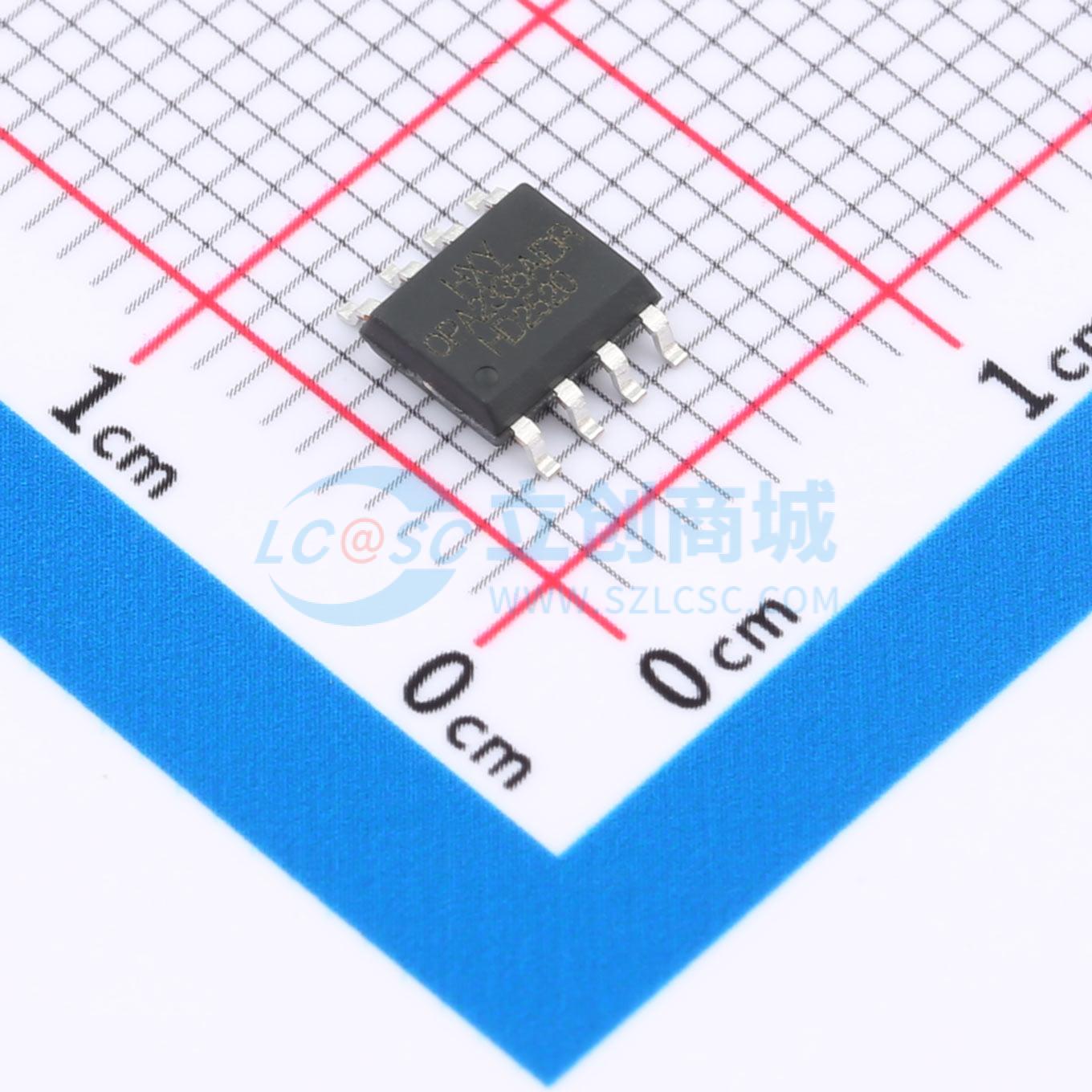

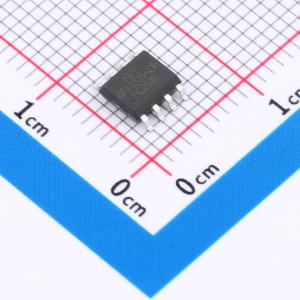

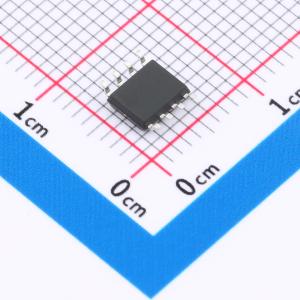

OPA2335AIDR-HXY
零漂移、微功耗1.5MHz、轨到轨输入输出运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该精密运放为双路设计，每通道具备1.5MHz的增益带宽积，适合中低频信号的高精度放大。其输入偏置电流仅为70pA，输入失调电压低至2µV，可有效降低信号失真和温漂影响，提升系统稳定性与测量准确性。器件适用于传感器接口、医疗电子设备、便携式测量仪器及精密模拟电路等多种高性能模拟信号处理场景。
- 商品型号
- OPA2335AIDR-HXY
- 商品编号
- C49247405
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.123克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | 1V~2.75V；-2.75V~-1V | |
| 输入失调电压(Vos) | 2uV | |
| 输入失调电压温漂(Vos TC) | 5nV/℃ | |
| 增益带宽积(GBW) | 1.5MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 1.2V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 130dB | |
| 输入电压噪声密度(eN) | 19nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 70pA | |
| 静态电流(Iq) | 125uA | |
| 输出电流 | 40mA | |
| 输入失调电流(Ios) | 100pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | EMI滤波/RF抑制；ESD保护；内置补偿；零漂移/自动稳零 |
商品概述
OPA2335AIDR系列放大器采用专利的快速阶跃响应斩波稳定技术，提供输入失调电压校正，从而实现极低的失调和漂移。该方法持续测量并补偿输入失调，消除了随时间、温度变化的漂移以及1/f噪声的影响。这一设计突破实现了1.5 MHz的增益带宽积和1.2 V/μs的高压摆率，同时仅消耗125 μA的电源电流。这些器件具有单位增益稳定性，并具备良好的电源抑制比和共模抑制比。该系列非常适合需要精密放大低电平信号的应用，在这些应用中，即使需要高带宽和快速瞬态响应，也不能容忍误差源。其轨到轨输入和输出摆幅使得高侧和低侧检测都变得容易。该系列可在低至1.8 V的单电源电压下工作，适用于两节电池应用。这些运算放大器具有增强的电磁干扰保护功能，可最大限度地减少来自外部源的电磁干扰，并具有高静电放电保护。所有型号均在-40 ~ +125 ℃的扩展工业温度范围内指定。
商品特性
- 高直流精度：最大失调电压为±8 μV，最大漂移为±40 nV/℃；最小开环增益为112 dB；最小电源抑制比为112 dB；最小共模抑制比为112 dB；典型噪声电压为0.45 μVₚ₋ₚ
- 1.5 MHz带宽和1.2 V/μs压摆率
- 1V阶跃至0.1%的建立时间为1.2 μs
- 过载恢复至0.1%的时间为35 μs
- 微功耗：每个放大器125 μA，宽电源电压范围：1.8 V至5.5 V
- 工作温度范围：-40 ~ +125 ℃
应用领域
- 精密电流检测
- 电阻式热探测器
- 温度、位置和压力传感器
- 医疗设备
- 电子秤
