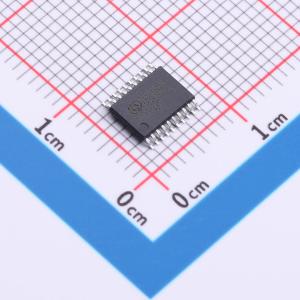

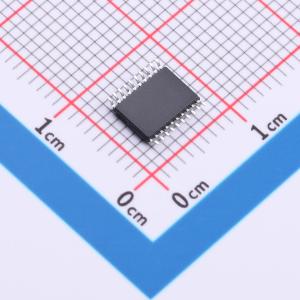

温馨提醒：图片仅供参考，商品以实物为准

SC92L7532X20U

高速宽压低功耗8051内核Flash微控制器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: SOC(赛元)
商品型号: SC92L7532X20U
商品编号: C49246626
商品封装: TSSOP-20
包装方式: 管装
商品毛重: 0.223404克(g)

商品参数

商品概述

SC92L753X系列是基于高速8051内核的宽电压、低功耗工业级Flash微控制器，其指令系统完全兼容传统8051产品系列。该系列集成了硬件乘除法器和硬件CRC校验模块，可加速数据运算且不占用CPU周期。其具备宽工作电压范围1.8V~5.5V，超宽工作温度范围-40℃~105℃，并拥有良好的ESD性能及EFT抗干扰能力。Flash可反复写入超过10万次，常温下数据可保存100年。该系列内置低功耗看门狗定时器、4级可选电压的低电压复位功能及系统时钟监控功能，在正常工作模式下（5V，32MHz）典型电流约为4.5mA。其集成了丰富的硬件资源，包括32Kbytes Flash ROM、4Kbytes SRAM、0~4Kbytes LDROM、1Kbytes独立EEPROM、最多30个GPIO、13个可外部中断IO、5个16位定时器、11路12位高速ADC、8路16位带死区互补PWM、内部高精度32MHz振荡器、多种通信接口（UART、SPI、TWI）等。该系列支持ISP、ICP和IAP功能，便于在线调试和程序升级，并具有优异的抗干扰性能。

商品特性

工作条件：2.0V~5.5V @ -40℃ ~ +105℃；1.8V~5.5V @ 0℃ ~ +85℃
EMS性能：ESD（HBM: Class 3B; MM: Class C; CDM: Class C3）；EFT（Level 4）
封装类型：32 PIN (LQFP32/QFN32)；28 PIN (SOP28/TSSOP28/QFN28)；20 PIN (SOP20/TSSOP20/QFN20)；16 PIN (SOP16)
超高速1T 8051内核，指令集全兼容，执行速度约为其它1T 8051的2倍
32 Kbytes Flash ROM，分为64个扇区，可反复写入10万次，数据保存寿命超过100年
可配置0K/1K/2K/4K LDROM，用于存放BootLoader引导代码
独立的1K bytes EEPROM，10万次写入，常温下保存寿命超过100年
96 bits Unique ID
4 Kbytes SRAM（256 bytes 片内直接存取 + 3.75 Kbytes XRAM）
内建高频32MHz振荡器（HRC），系统时钟可选32/16/8/4MHz，全电压范围内频率误差小，支持外接32.768kHz晶振校准
可外接32.768kHz振荡器作为Base Timer时钟源
内建低频32kHz LRC振荡器，可作为Base Timer及WDT时钟源，可唤醒STOP模式
4级可选电压的低电压复位（LVR）：4.3V、3.7V、2.7V、1.7V
低电压监测模块（LPD），8档检测电压，可产生中断
支持2线JTAG烧写、仿真接口，支持带电仿真
共16个中断源，外部中断有3个向量共13个中断口，支持两级中断优先级
最多30个双向可独立控制的I/O口，全部I/O口源驱动能力分四级控制，具有大灌电流驱动能力（50mA）
内置WDT，5个定时器（Timer0~4）
8路16位PWM，支持独立或互补模式，输出波形可反向，支持中心对齐或边沿对齐型，20PIN及以上封装支持故障检测
1个独立UART（UART0）和3个可配置为UART/SPI/TWI的USCI通信口
内建CRC校验模块和16×16位硬件乘除法器
LCD/LED驱动器，支持多种段码配置，LED段口驱动能力分四级控制
11路12位高速ADC，1MHz采样时钟，转换总时间低至2μs，参考电压可选VDD或内部2.048V/1.024V/2.4V
支持IDLE模式和STOP模式两种省电模式，可由多种中断唤醒

应用领域

物联网控制
烟雾传感器
智能家电
RF模组
智能穿戴

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	51系列
	CPU最大主频	32MHz
	CPU位数	8 Bit
	程序存储容量	32KB
	程序存储器类型	FLASH
	RAM容量	4KB

	属性	参数值
	EEPROM容量	1KB
	I/O数量	18
	ADC(位数)	12bit
	振荡器类型	内置+外置
	工作电压	2V~5.5V
	工作温度	-40℃~+105℃
	功能特性	-
