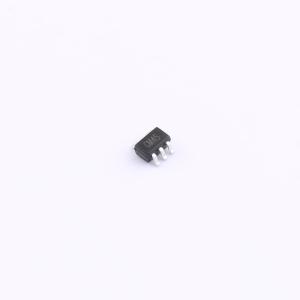

温馨提醒：图片仅供参考，商品以实物为准
SN74AHCT1G08DC(LX)
单路2输入与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高速硅栅CMOS器件，具有2输入与门功能。其中一款具有CMOS输入转换电平，电源电压范围为2V~5.5V；另一款具有TTL输入转换电平，电源电压范围为4.5V~5.5V。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- SN74AHCT1G08DC(LX)
- 商品编号
- C49246865
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.042967克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 3.94V | |
| 输出低电平(VOL) | 360mV | |
| 系列 | 74AHCT | |
| 传播延迟(tpd) | 7.9ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | - |
商品概述
SN74AHC1G08和SN74AHCT1G08是高速硅栅CMOS器件，它们实现2输入与门功能。SN74AHC1G08具有CMOS输入转换电平，电源电压范围为2V~5.5V。SN74AHCT1G08具有TTL输入转换电平，电源电压范围为4.5V~5.5V。
商品特性
- 对称输出阻抗
- 低功耗
- 平衡的传输延时
- 工作环境温度范围：-40℃~+125℃
- 封装形式：SOT23-5/SOT353
