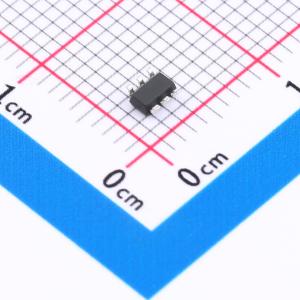

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G175DB(LX)
单D型复位触发器，正边沿触发
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是低功率、低电压单正边沿触发 D 型触发器，具有独立数据 (D) 输入、时钟 (CP) 输入、主复位 (MR) 输入和 Q 输出。输入可以由 3.3V 或 5V 设备驱动，可在混合 3.3V 和 5V 环境中使用。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- SN74LVC1G175DB(LX)
- 商品编号
- C49246868
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.052067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 1.65V~5.5V | |
| 时钟频率(fc) | 200MHz | |
| 功能 | 复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 传播延迟(tpd) | 2.2ns@5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74LVC系列 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 静态电流(Iq) | 4uA | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 1.1ns | |
| 保持时间 | 500ps |
商品概述
SN74LVC1G175是一款低功耗、低电压的单正边沿触发D型触发器，具有独立的数据输入、时钟输入、主复位输入和Q输出。其输入可由3.3V或5V器件驱动，此特性允许该器件在混合3.3V和5V环境中使用。
商品特性
- 宽电源电压范围从1.65V到5.5V
- 输入可接受高达5.5V的电压
- 在3.0V时提供±24mA输出驱动能力
- 当VCC = 0V时呈高阻抗状态
- 工作温度范围：-40℃ ~ +125℃
- 封装信息：SOT23-6/SOT363
