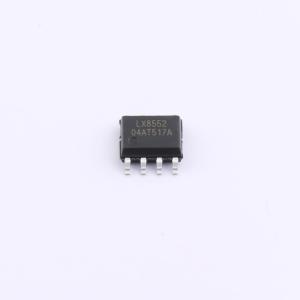

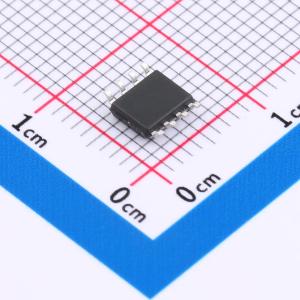

温馨提醒：图片仅供参考，商品以实物为准

AD8552ARZ(LX)

3.5MHz，零漂移，轨到轨运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 电路为输入输出轨到轨、斩波调制放大器，具有超低失调、零漂移、低噪声特性。采用2.4V~5V单电源（±2.2V~±2.5V双电源）供电。带使能型号可实现低功耗待机模式。
品牌名称: LX(灵星芯微)
商品型号: AD8552ARZ(LX)
商品编号: C49246859
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.174225克(g)

商品参数

	属性	参数值
	商品目录	精密运放
	放大器数	2
	单电源电压	2.4V~5.5V
	双电源电压(Vee~Vcc)	-2.5V~-2.2V；2.2V~2.5V
	输入失调电压(Vos)	1uV
	输入失调电压温漂(Vos TC)	8nV/℃
	增益带宽积(GBW)	3.5MHz
	轨到轨	轨到轨输入,轨到轨输出
	压摆率(SR)	2.3V/us

	属性	参数值
	共模抑制比(CMRR)	120dB
	输入电压噪声密度(eN)	15nV/√Hz@1kHz
	输入偏置电流(Ib)	400pA
	静态电流(Iq)	450uA
	输出电流	50mA
	输入失调电流(Ios)	200pA
	工作温度	-40℃~+125℃
	功能特性	零漂移/自动稳零

商品概述

AD855X系列是输入输出轨到轨、采用斩波调制技术的运算放大器，具备超低失调电压、零漂移和低噪声特性。该系列器件采用2.4V至5.5V单电源或±1.2V至±2.5V双电源供电。AD8553和AD8559型号集成了使能引脚，支持低功耗待机模式。其关键参数包括3.5MHz增益带宽积、120dB开环大信号增益以及优异的电源抑制比和共模抑制比。该系列提供多种封装选项，包括SOT23-5、SOT23-6、SOP8、MSOP8、TSSOP8、DFN8、MSOP10、SOP14和TSSOP14。

商品特性

电源电压范围：2.4V ~ 5.5V
低失调电压：最大值5μV
输入失调电压漂移：最大值0.05μV/℃
增益带宽积：3.5MHz
开环大信号增益：120dB
静态电流：每通道典型值450μA
电源抑制比：典型值130dB
共模抑制比：典型值120dB
提供多种封装形式

应用领域

压力和位置传感器
应变计放大器
医疗仪器
热电偶放大器
精密电流检测
