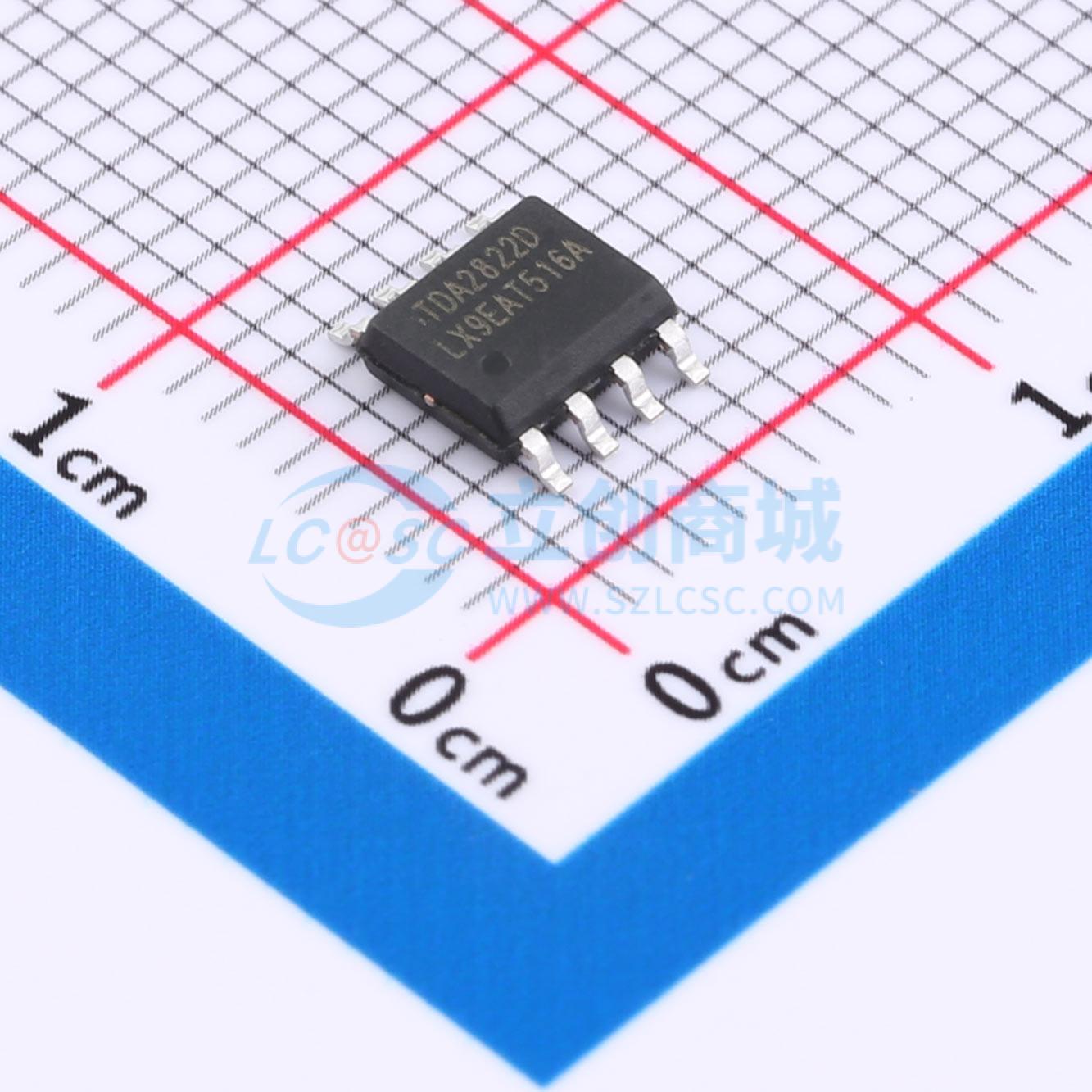

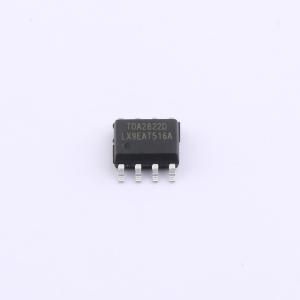

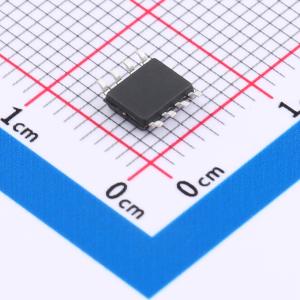

TDA2822D (LX)
双通道低压功率放大电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 一款双路低压功率放大器，常使用于音频放大领域。既可工作于立体声模式，又可工作在桥接放大模式。其工作在低压，通常为3V~12V之间。芯片内部包含两个独立放大器通道，且供电采用单端供电设计，在应用上外围较简单。较低的失真度及功耗使其广泛的应用在便携式音频设备中。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- TDA2822D (LX)
- 商品编号
- C49246861
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.175675克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 1.35Wx2@4Ω；0.65Wx2@4Ω | |
| 总谐波失真+噪声(THD+N) | 0.5% | |
| 静态电流(Iq) | 9mA |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 30dB | |
| 功能特性 | - | |
| 工作电压 | 1.8V~12V | |
| 工作温度 | -40℃~+85℃ |
商品概述
TDA2822是一款双通道低压功率放大器，通常用于音频放大领域。它既可以工作在立体声模式，也可以工作在桥接放大模式。其工作电压较低，通常在3V～12V之间。芯片内部包含两个独立的放大器通道，采用单端供电设计，外围应用电路较为简单。其较低的失真度和功耗使其广泛应用于便携式音频设备中。
商品特性
- 宽的电源供电范围：1.8V～12V
- 低通道串扰
- 低静态功耗
- 可用于立体声与桥式放大两种模式
- 封装形式：DIP8、SOP8
应用领域
- 便携式音频设备
